Systém BODAS Connect umožní vstoupit strojům do internetu věcí

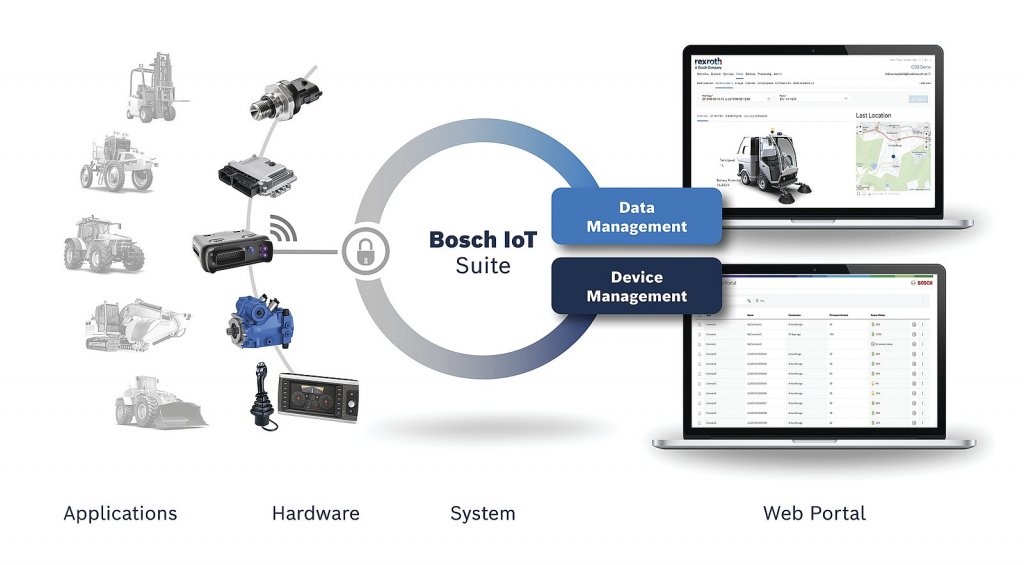

Při vývoji systému BODAS Connect společnost Bosch Rexoth využívá svých dlouholetých zkušeností v oblasti elektroniky a řídicích softwarů pro mobilní stroje. Díky tomu je součástí systému BODAS široké spektrum nejmodernějších chytrých snímačů (například snímače vibrací, zrychlení, tlaku či teploty), pomocí kterých je možné sbírat a následně s využitím softwarové platformy Bosch IoT Suite také efektivně analyzovat a využít data o provozu stroje.

Další hardwarové prvky

Vedle potřebné senzoriky nalezneme v konceptu BODAS Connect také řadu dalších hardwarových prvků, mezi kterými hrají nejdůležitější roli „jednotky připojení” (Rexroth Connectivity Unit – RCU).

Úkolem RCU je primárně zprostředkovávat komunikaci mezi strojem (elektronickými jednotkami, čidly, kamerami, ovladači apod.) a okolním světem. Díky OS Linux, množství rozhraní (viz níže) a možnosti individuálního vývoje software však lze k jednotce připojit téměř každé elektronické zařízení umožňující výměnu informací.

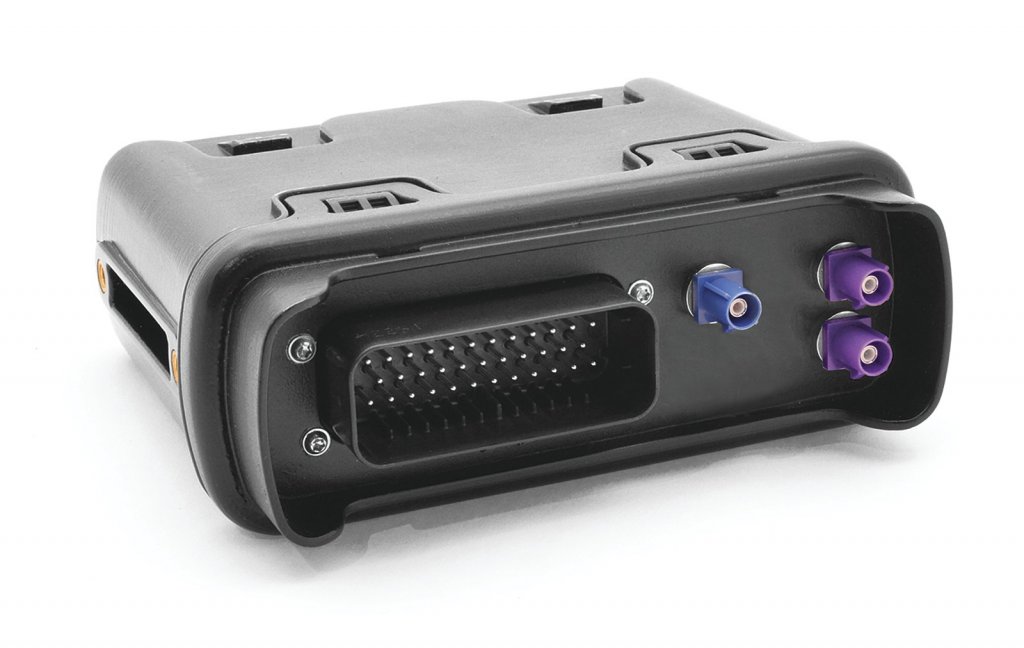

Rexroth Connectivity Unit (RCU) je pro techniku branou do světa IoT.

Z hardwarového hlediska jsou RCU malé počítače vybavené procesorem Cortex A8 o frekvenci 800 MHz, operační pamětí 512 MB, úložným prostorem 1 GB a, dle typu, množstvím dalších rozhraní – GNSS, CAN-BUS, RS232, RS485, ethernet, WIFI, 2G/3G/4G modem, Bluetooth atd. Díky odolnosti na úrovni IP67 jsou vhodné i do „drsnějšího” prostředí.

Získání a možnosti využití dat

Velmi široká je také nabídka aplikací pro analýzu a vizualizaci naměřených dat, která jsou přenášena prostřednictvím internetového připojení ze stroje až do počítače v kanceláři. Takto získaná data mohou využít zaměstnanci na nejrůznějších pozicích – od správců vozových parků přes servisní techniky až po konstruktéry. Zmíněné aplikace například umožňují sledovat aktuální polohu stroje včetně pohledu do historie jeho pohybu, monitorovat pomocí telemetrie v reálném čase i v minulosti stav důležitých komponent (napětí baterie, teploty motoru, vstřikovacího a emisního systému, činnost hydraulických okruhů atd.), případně plánovat činnost stroje jak z hlediska časového, tak i prostorového (vymezení času práce stroje a místa jeho pohybu).

Samozřejmostí je rozhraní pro propojení systému BODAS s externími ERP a CRM systémy renomovaných světových výrobců, respektive možnost využití dat ve výpočetních a simulačních softwarech (například Matlab).

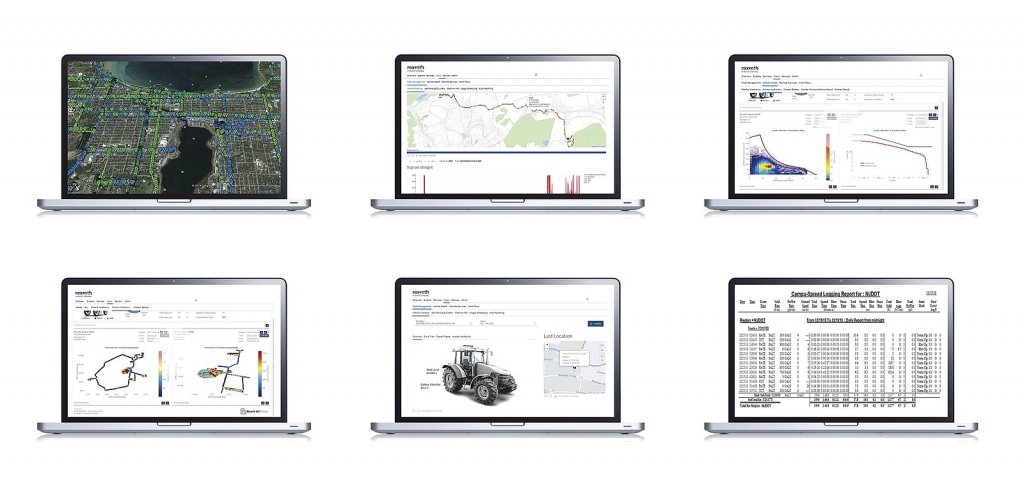

BODAS Connect nabízí celou řadu možností. Od mapování, sledování pohybu stroje, náhledu z provozních kamer přes nastavení alarmu až po detailní zobrazení měřených bodů.

Základní sety

Pro jednodušší implementaci systému BODAS Connect byly připraveny celkem tři druhy cenově výhodných univerzálních startovacích setů:

• BODAS Connect Starter Kit Essential: umožňuje přenos základní sady dat ze stroje.
• BODAS Connect Starter Kit Compact: umožňuje přenos a analýzu rozšířené sady dat ze stroje.
• BODAS Connect Starter Kit Professional: umožňuje přenos a kompletní analýzu dat pokrývajících celou škálu subsystémů stroje (například motor, nápravy, rám, podvozek, baterie, hydraulický okruh)

•

Další informace k systému BODAS Connect se dozvíte na webových stránkách boschrexroth.cz.
