Ruční 3D skener RS10 pro přesná měření venku na stavbách i uvnitř budov

Zveřejněno: 9. 5. 2025

Nové předpisy a vyhlášky nařizují mít vše na stavbách měřené v časové ose a s co největší mírou přesnosti. Řešení pro takové případy nabízí nový ruční 3D skener RS10 dodávající společnost geoobchod, s.r.o. Přístroj, určený k velmi přesnému měření na venkovních plochách i uvnitř budov, v sobě kombinuje 3D skener se SLAM algoritmem a GNSS přijímač s IMU jednotkou. Hlavní výhodou pro uživatele je jeho velmi snadná obsluha.

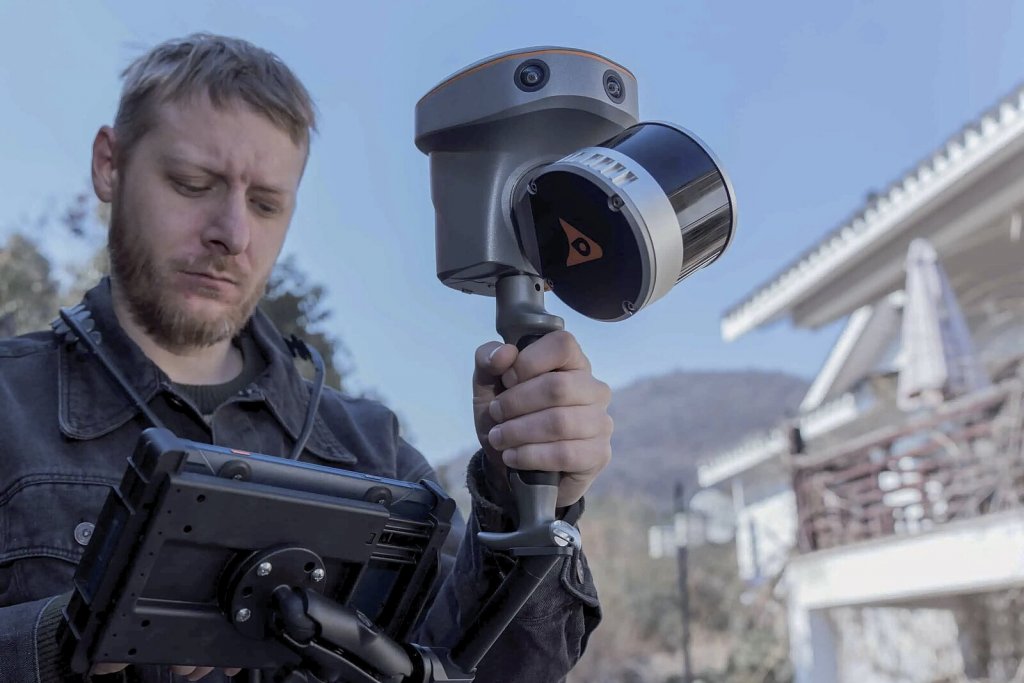

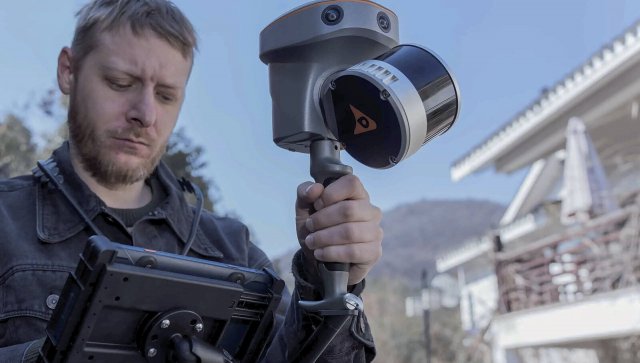

RS10 je špičkové řešení pro geodetické a mapovací práce, které kombinuje GNSS RTK, laserový skener a vizuální SLAM technologie do jediného zařízení.

Nový 3D skener RS10 je opravdu revoluční, a to ve způsobu, jakým se u něj podařilo integrovat všechny potřebné technologie do jednoho funkčního celku. Spojení GNSS přijímače s IMU jednotkou, laserovým skenerem a vizuálním SLAM algoritmem je patentované řešení výrobce, umožňující rychle dosahovat velmi vysokých přesností v různých druzích měření. Relativní přesnost pod 1 cm a absolutní pod 3 cm dovolují tento přístroj používat k mnoha různým účelům, jako je mapování v terénu, vnitřní zaměření budov, měření technologických linek a průmyslových objektů, měření modelů terénu, nebo zhotovení podkladů pro BIM. Pomocí RS10 nejenže přesně vytyčíte vaši stavbu, ale můžete dělat i průběžná měření a monitoring průběhu celého vašeho projektu, což se pozitivně projeví v úspoře nákladů. Díky zmíněné zdařilé integraci různých technologií do jednoho přístroje (GNSS, IMU jednotka, gyroskopy, 3D skener, panoramatická kamera, laser, GSM modem, Wi-Fi, Bluetooth) umí tento skener spolehlivě měřit i v místech, kde to doposud nebylo možné, nebo minimálně hodně složité.

Jak to celé funguje v praxi?

Když máte výhled na nebe, pak polohu zpřesňuje velmi rychle kvalitní GNSS přijímač; pokud přístroj nakloníte, zareaguje IMU jednotka a celou situaci zaznamená. Díky propojení GNSS technologie a IMU jednotky není potřeba uzavírat smyčku vašeho 3D skenování, jako je to u jiných přístrojů. Můžete prostě jít uliční čárou od začátku do konce a tam vaše měření jednoduše ukončit. V praxi oceníte i to, že výměna baterií nemá žádný vliv na měření – lze je totiž vyměnit za chodu bez nutnosti přerušit měření. Pokud jdete do zakrytého místa, přesnost přebírá SLAM algoritmus z 3D skeneru a kamery a pomocí náhodně zvolených identických bodů umí držet přesnost i uvnitř budovy, lesa i v podzemí. 3D skener měří body od 10 cm do 300 m bez nutnosti dotknout se bodu. Můžete jej tedy použít i v místech, kde je nebezpečné se pohybovat nebo v místech kam se nedostanete. Přesto rozměry a polohy všech bodů mají stále centimetrovou přesnost.

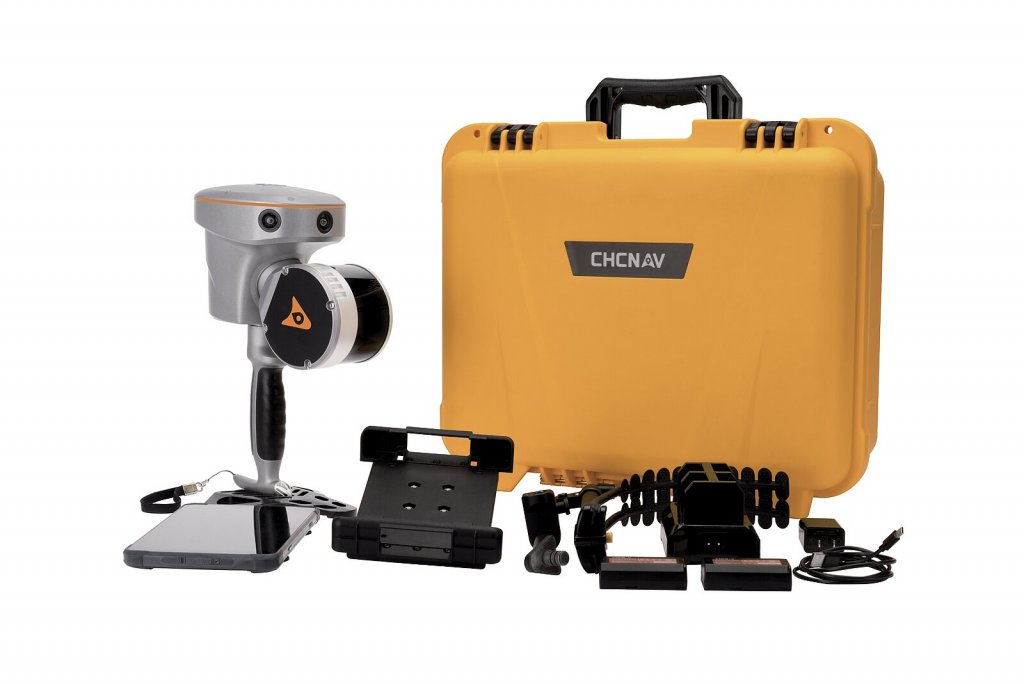

Kompletní sada ručního skeneru RS10 s příslušenstvím.
Kompletní sada ručního skeneru RS10 s příslušenstvím.

Výstupem ze skeneru RS10 může být například obarvené mračno bodů, panoramatické snímky, dxf výkres, seznam důležitých bodů a mnoho dalších formátů, které si lze navolit v rámci konfiguračních možností. Součástí RS10 je i velmi intuitivní zpracovatelský software CoPro, kde můžete automaticky filtrovat pohyblivé objekty (lidi na stavbě, automobily apod.), upravovat „šum" bodů a rychle vyhodnotit řezy stavbou, stejně jako spočítat kubatury, plochy a další potřebné úkony pro vaše upřesnění. Výrobce CHCnav přichází nejen s tímto revolučním přístrojem RS10, ale i s dalšími modely, které jsou určené pro větší a komplexnější stavební projekty jako jsou rychlostní železnice a dálnice, mosty nebo tunely. S výběrem nejvhodnějšího modelu vám rádi poradí specialisté společnosti geoobchod, která tyto výrobky u nás prodává.

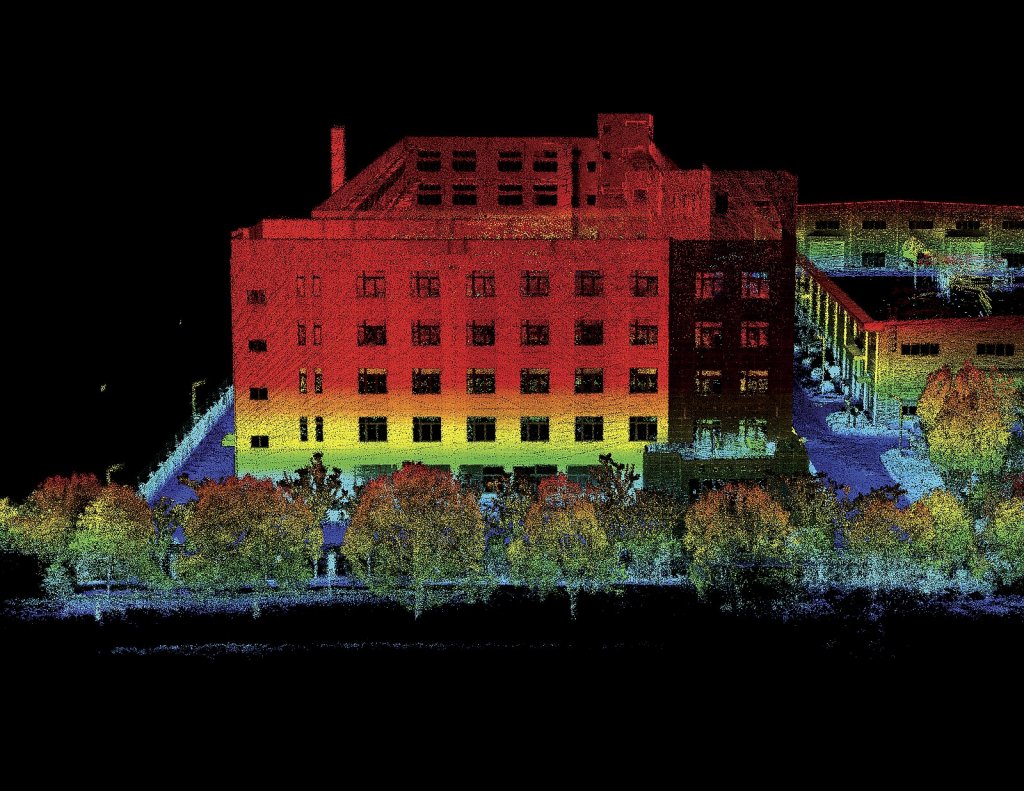

3D mračno bodů průmyslové lokality kde různé barvy reprezentují odlišný výškopis. Snímek se vytvořil složením dílčích měření do jednoho celku.
3D mračno bodů průmyslové lokality kde různé barvy reprezentují odlišný výškopis. Snímek se vytvořil složením dílčích měření do jednoho celku.

Závěrečné shrnutí

RS10 přináší nový přístup ke geoprostorovému průzkumu integrací technologií GNSS RTK, laserového skenování a vizuálního SLAM do jediné platformy navržené tak, aby zlepšila efektivitu a přesnost vnitřních a venkovních úloh 3D skenování a průzkumu. RS10 je všestranné řešení pro profesionály v oblasti geodézie, stavebnictví a BIM, stejně tak pro aplikace, jako je zemědělský a lesnický průzkum, inspekce elektrického vedení, výpočet objemu hromad materiálu a sběr dat v podzemních prostorách.

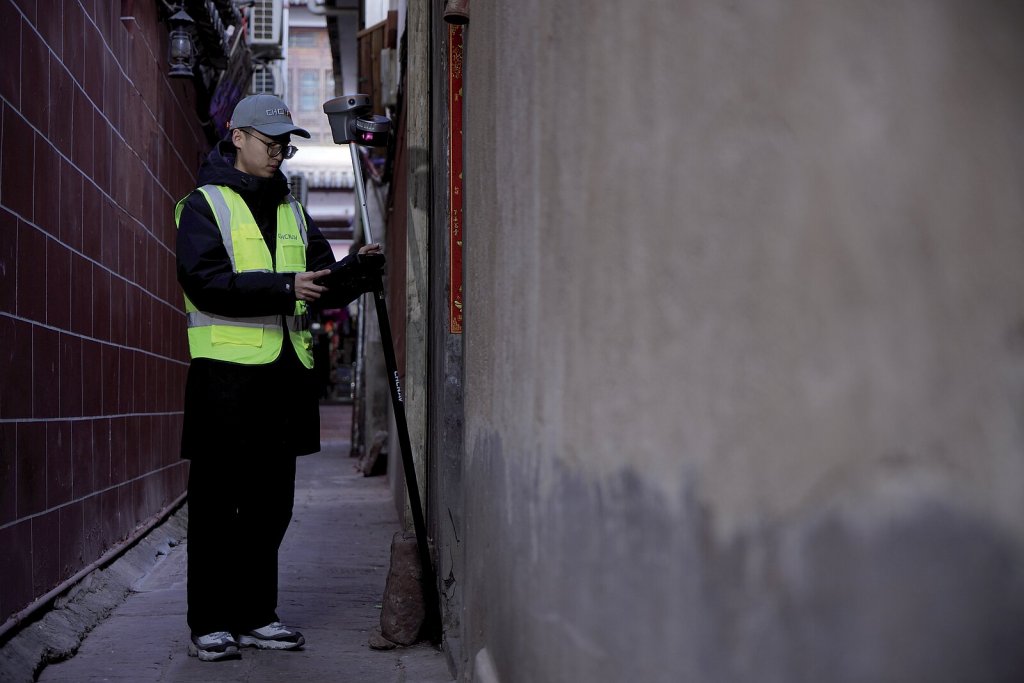

Skener RS10 umožňuje měřit i v místech se zhoršenou viditelností na nebe, v úzkých uličkách a rozích. Přesto si díky integraci několika technologií uchovává maximální přesnost při měření.
Skener RS10 umožňuje měřit i v místech se zhoršenou viditelností na nebe, v úzkých uličkách a rozích. Přesto si díky integraci několika technologií uchovává maximální přesnost při měření.

O firmě geoobchod s.r.o.

Tato společnost, tvořená odborníky z oblasti geodézie, stavebnictví a metrologie, se specializuje na sortiment přesných geodetických, navigačních a stavebních přístrojů a pomůcek. Společnost provozuje 3 vlastní servisní střediska pro záruční, pozáruční servis a kalibrace širokého spektra nivelačních přístrojů. Na českém trhu zastupuje značky Spectra, SOUTH, NOVATEL, CHCNAV, NEDO, LAMIGO, CARLSON, MicroSurvey, BMI a G-Nestle.

Firma má více než 20letou historii. Sídlo společnosti je v Pardubicích, kamenné prodejny s vyškoleným personálem pak v Praze, Brně a Olomouci. Provozují vlastní výdejní místa, tzv. geoskládky, které se aktuálně nacházejí v dalších patnácti městech po celé České republice.

Více informací naleznete na webových stránkách www.geoobchod.cz, nebo lze využít bezplatnou telefonní linku na čísle 800 123 228.
