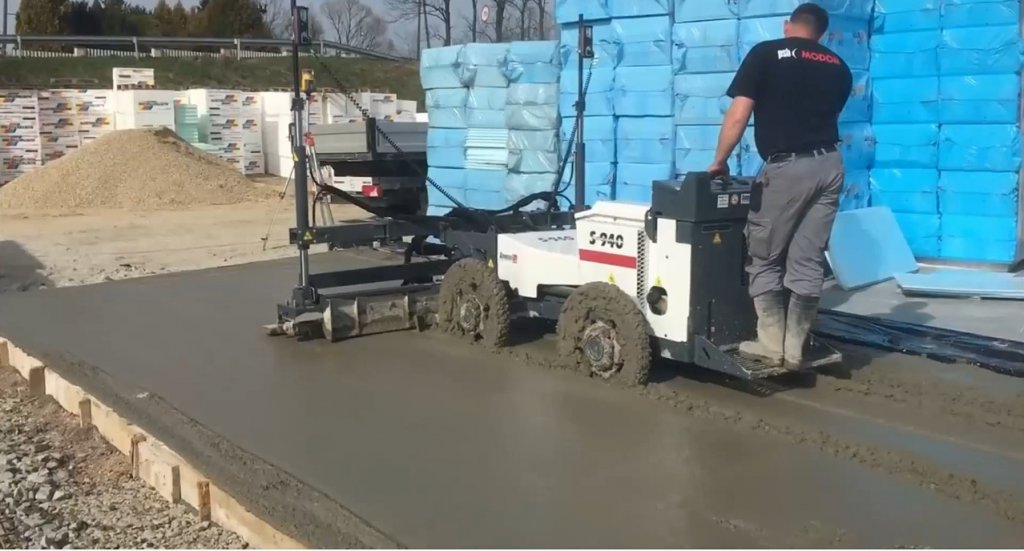

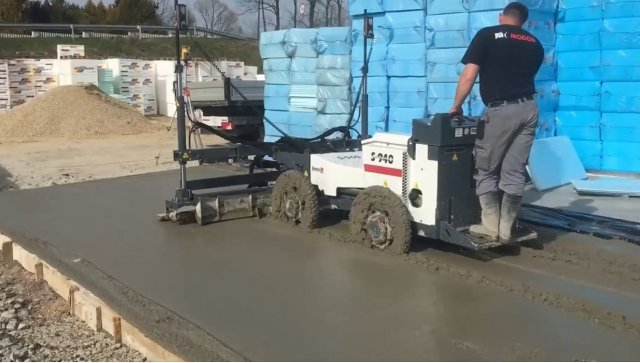

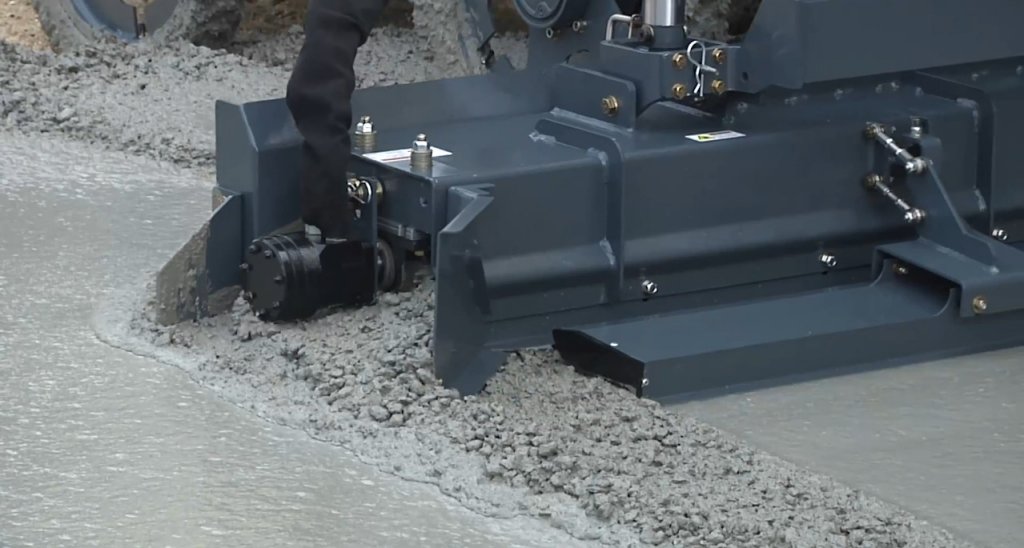

Příkladem je stroj Laser Screed S-940, určený pro pokládku betonových podlah a jejich finální nivelaci s laserovou přesností. Ten během jediného pojezdu pomocí srovnávací technologie seřezává betonovou směs na konečnou výšku, vyhlazuje ji a vibruje.
Kromě vyrovnávání betonu je stroj možné také použít pro přípravu podkladu pod betonové desky, kdy přesnou nivelací zajistí podkladní výšku podsypu z písku, jemného stěrku atd.
Na rozdíl od konvenčních metod, jako je pracné srovnávání k vodící liště, přináší Laser Screed spolehlivé a přesné výsledky neměnné kvality. Navíc bez namáhavé fyzické práce, s výraznou úsporou času i nároku na pracovní síly. Jak Laser Screed pracuje si můžete prohlédnout na níže uvedeném videu.
Krátce o stroji

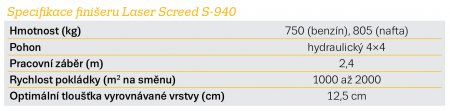

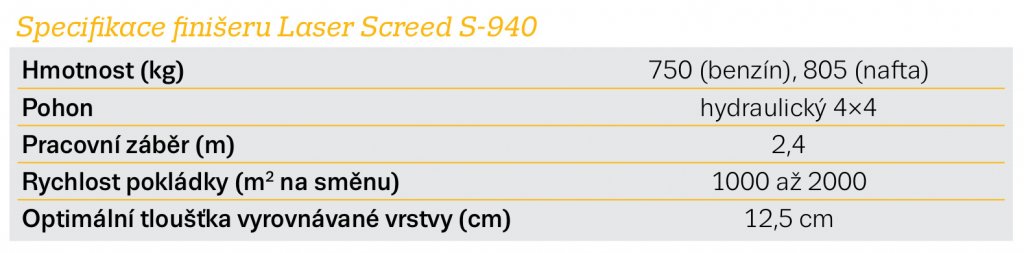

Finišer Laser Screed S-940 je po kolech se pohybující kompaktní stroj (transportní šířka 1,5 m, délka 3,4 m a výška 1,5 m). Vyrábí se s benzinovým motorem Subaru EH65 (22 HP / 16 kW) nebo s naftovou jednotkou Kubota DH 902 Diesel (24,8 HP / 18 kW). Díky kloubové konstrukci podvozku, malým rozměrům a pohonu všech 4 kol poskytuje dobrou manévrovatelnost. Nízká hmotnost (750 kg v případě benzinové verze respektive 805 kg u naftové) zase dovoluje pohyb stroje i po výztužích / kari sítích a zjednodušuje přepravu.

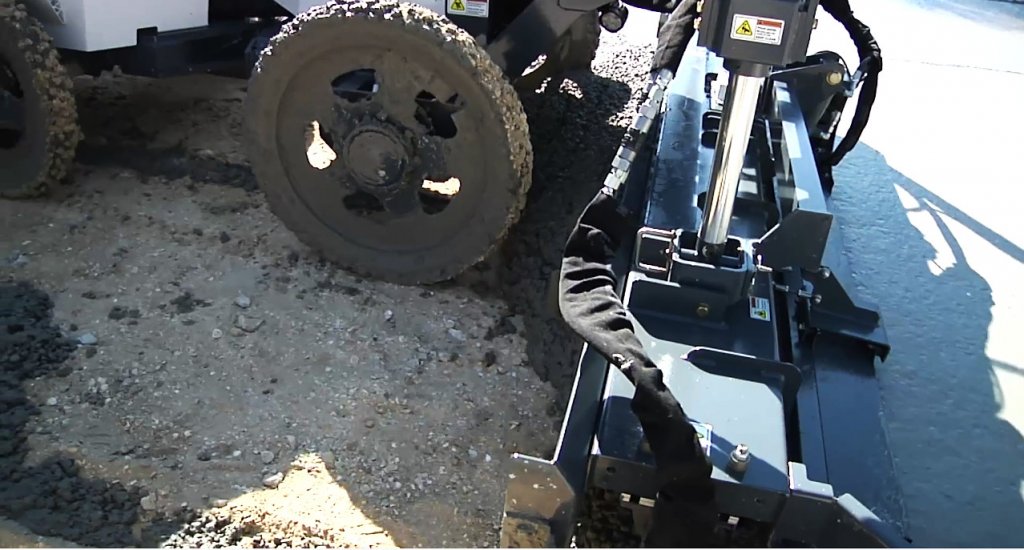

K určování roviny se využívá paprsek z rotačního laseru, který je zachytáván dvojicí přijímačů umístěných na koncích vyrovnávací lišty. S frekvencí pěti korekcí za sekundu je pak automaticky upravována poloha a sklon hlavy. Nejsou zapotřebí pomocné předem zaměřené plochy nebo odhad výšek mezi referenčními body. Rovinnost je kontrolována laserem, a to průběžně ve všech směrech.
Dosažení minimálních odchylek (rovinná přesnost 3 mm na ploše 100 m²) je samozřejmě též podmíněné kvalitní dodávkou betonu, konstantním lití (nejlépe okolo 125 mm) a přesnou pokládkou prováděnou dobře spolupracujícím týmem.

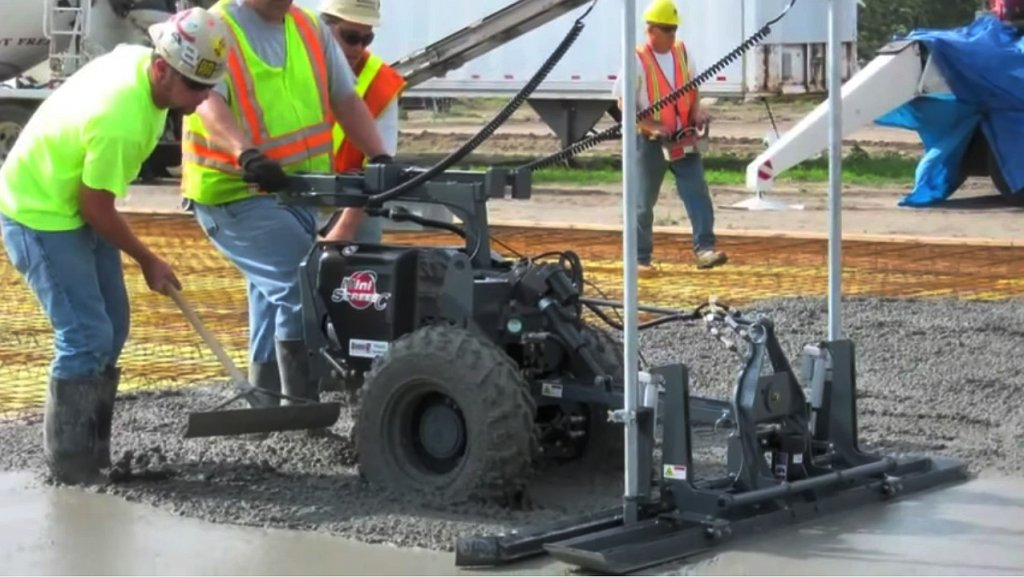

Kromě Laser Screed S-940 vyrábí Somero i modely jiných velikostí. Zajímavě se jeví například odlehčená verze Mini Screed C, která je díky kompaktním rozměrům a hmotnosti necelých 250 kg vhodná i na menší stavby.
