Systém pásových integračních vah RVS tvoří jednoválečková vážicí stolice s tenzometrickým snímačem, měřičem rychlosti posuvu pásu a elektronickou vyhodnocovací jednotkou. V případě skluzové integrační váhy je pásová vážicí stolice nahrazena skluzovou deskou s tenzometrickým snímačem. Ve speciálních případech je součástí vážicího systému řídicí počítač PC.

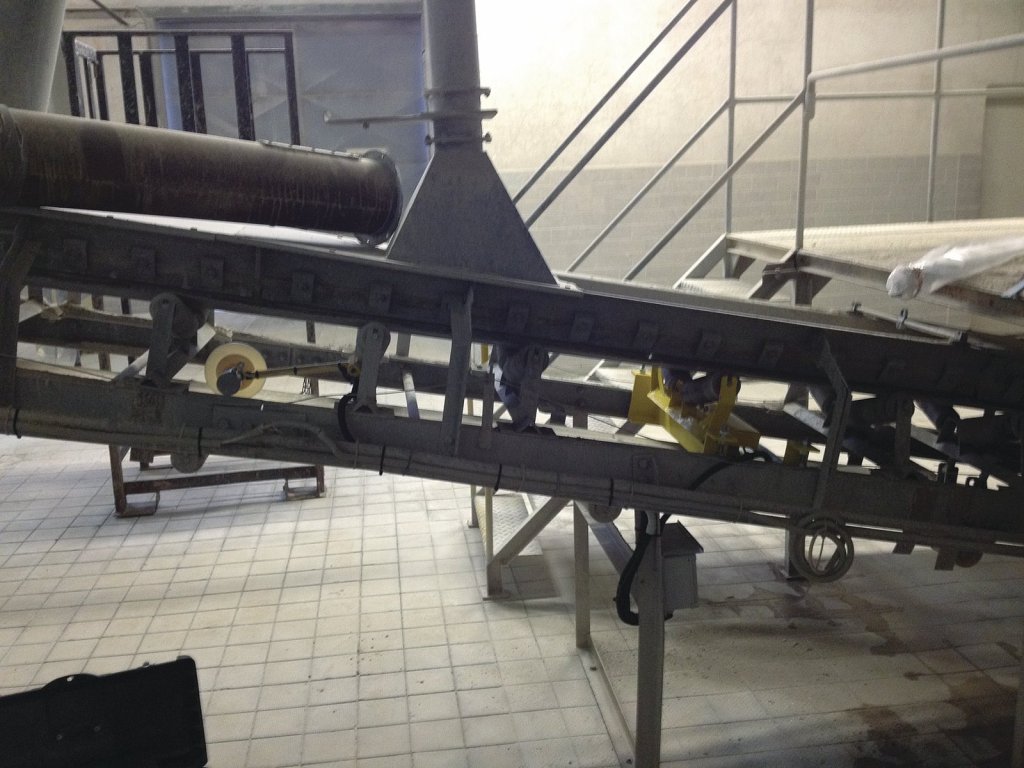

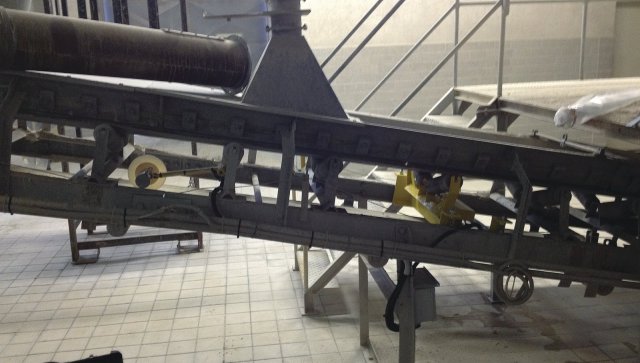

Vážicí stolice
Vážicí stolice je součástí pásového dopravníku. U nových dopravníků s vestavěnou stolicí je dosahováno přesnosti vážení do 0,5 % z rozsahu vážení. Dosahovaná přesnost vážení je v tomto případě závislá na technickém stavu dopravníku a na způsobu napínání pásu. V praxi je zpravidla dosahováno přesnosti do 2 % z rozsahu vážení. Měření rychlosti pásu je prováděno pomocí kolečka a inkrementálního čidla s přesností 0,1 %. Vážicí skluzy jsou instalovány na výstupech zejména šnekových dopravníků. Zpravidla je dosahováno přesnosti do 2 % z rozsahu vážení.

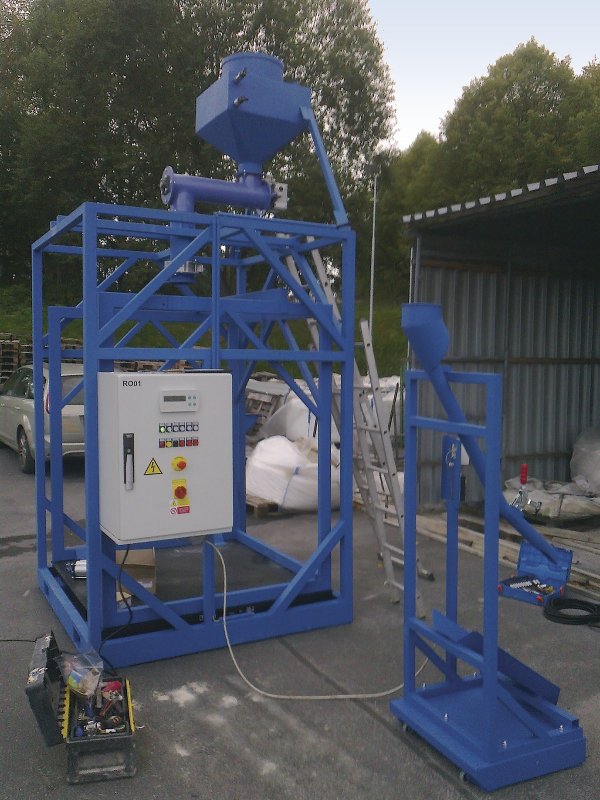

Diskontinuální vážení
Mezi diskontinuální vážicí systémy patří váhové zásobníky, váhy pod skipovými zásobníky, váhy pro navažování přísad. Jsou určeny pro šaržovité navažování sypkých materiálů v betonárkách, kaolínkách, výrobnách krmných směsí apod.. V sestavě automatického vážního systému jsou řídicí jednotky připojeny k řídicímu počítači PC, který zobrazuje průběh pracovních cyklů a stav technologie.
Elektronická řídicí jednotka
Elektronická řídicí jednotka vah umožňuje jednoduché a přehledné ovládání. Ve standardním provedení je vybavena barevným dotykovým TFT LCD displejem.
Montáž je možná jak samostatně, tak do panelu rozvaděče. Řídicí jednotka má uživatelský a servisní režim činnosti. Uživatelský režim je svými funkcemi buď zcela k dispozici obsluze, nebo při požadavku zákazníka mohou být některé funkce blokovány klíčkem. Servisní režim je většinou přístupný pouze výrobci jednotky. Lze v něm zadávat např. vážicí konstantu, meze váživosti, reálný čas ap. Všechny veličiny zadané do jednotky jsou ukládány do zálohované paměti RAM, veličiny zadávané v servisním režimu jsou navíc ukládány do paměti EEPROM a jsou obsluhou prakticky nezničitelné.
Varianty řešení vážicích systémů
Varianta autonomní váhy umožňuje snímat a vyhodnocovat vedle výstupu z vážicí stolice i některé další parametry technologie s vážením související – např. naplnění či vyprázdnění zásobníků váženého materiálu. Na jejich základě lze rovněž generovat řídící signály. K jednotce lze připojit PC kompatibilní tiskárnu.
Druhá varianta používá systém váhy jako inteligentní senzor připojený k nadřazenému řídicímu počítači po seriové průmyslové sběrnici.
Autonomní vážicí systém
V první variantě jsou váhy v modifikacích technologická, dávkovací a pásový podavač. Všechny varianty vah v uživatelském režimu zobrazují okamžitý výkon, provádějí sumaci hmotnosti prošlého materiálu, umožňují poloautomatické tárování, kontrolu váhy závažím a několik dalších pro obsluhu užitečných funkcí.
Vážicí systém jako inteligentní senzor materiálového toku
Druhá varianta využívající sestavy pásové váhy jako inteligentního senzoru umožňuje připojení až šestnácti lokálních řídicích jednotek vah k řídicímu počítači PC pomocí sběrnice RS485. Komunikační protokol je odvozen od protokolu sběrnice ASI (Actuator Sensor Interface). Jako řídicí počítač lze použít běžnou kancelářskou sestavu, kterou je nutno doplnit o obvody rozhraní RS485 pro styk s jednotkami vah, popř. o obvody rozhraní pro styk s další technologií. V případě požadavku na větší spolehlivost a odolnost je nasazována technologická varianta PC.
Programové vybavení na PC jednak zobrazuje požadované veličiny v reálném čase na monitoru počítače (v číselné i grafické podobě), dále provádí záznam snímaných veličin na disk. Pomocí programového vybavení lze data ze záznamu zpětně analyzovat a provést organizační opatření ke zlepšení technologické kázně.
Rychlost a komplexnost dodávky i u specifických zakázek
Stovky spolehlivě fungujících vážních systémů v kamenolomech, pískovnách, ve stavebnictví, chemickém, automobilovém a potravinářském průmyslu a opíraje se o dlouhodobé zkušenosti s kontinuálním vážením, instalacemi a servisem technických i programových prostředků souvisejících s měřením, monitorováním a řízením technologických procesů, a také proto, že všechny podstatné části popsaných systémů jsou vyráběny v tuzemsku, může RVS Chodov v krátké době vyhovět i velmi specifickým požadavkům zákazníků. Dodávka systému vah je komplexní od projektu po kalibrování.
