Kontinuální vážení – pásové váhy

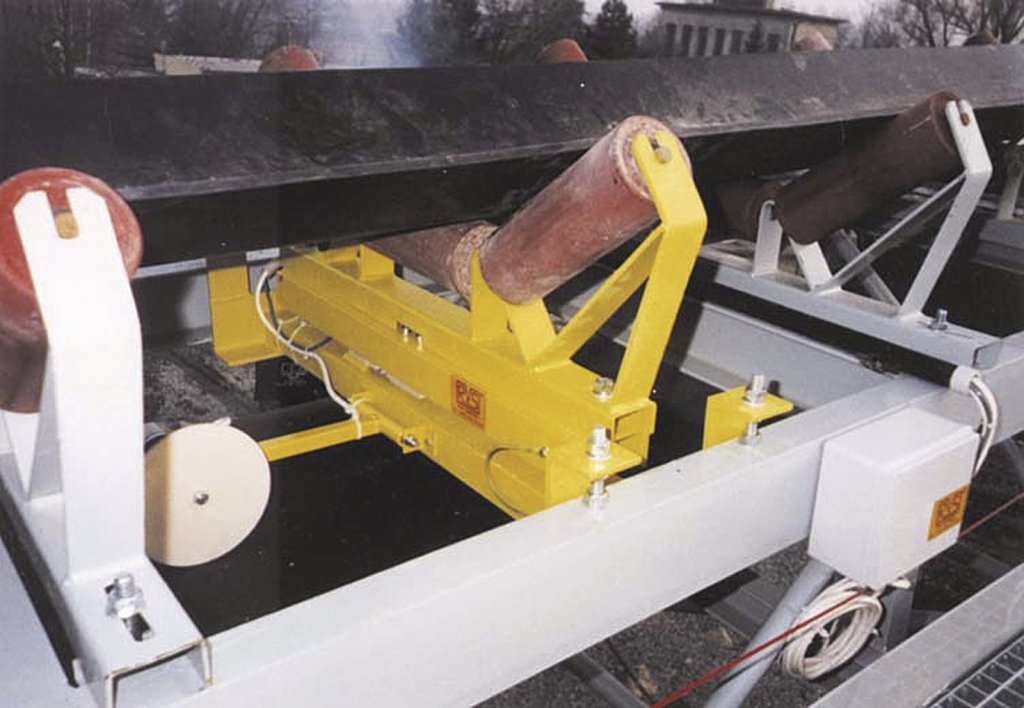

Systém pásových vah je tvořen jednopražcovou nebo dvojpražcovou vážicí stolicí se snímačem zatížení, měřičem rychlosti posuvu pásu a elektronickou vyhodnocovací jednotkou. Vážní mechaniku lze dodatečně vestavět do nového i do již provozovaného dopravníku – prakticky jakéhokoliv. Dosahovaná přesnost vážení je závislá na technickém stavu dopravníku a na způsobu napínání pásu. V závislosti na stavu pásových dopravníků lze dosáhnout přesnosti vážení od 0,5 do 2 % z rozsahu vážení. Vážní systém lze použít jako technologické měření ke spojitému či nespojitému dávkování materiálu. Pásové váhy je možné instalovat na pásové dopravníky stacionárních třídících a recyklačních linek a také na mobilní drtiče a třídiče různých výrobců a dodavatelů.
Diskontinuální vážení
Mezi diskontinuální vážící systémy patří váhové zásobníky, váhy pod skipovými zásobníky, váhy pro navažování přísad. Jsou určeny pro šaržovité navažování sypkých materiálů v betonárkách, kaolínkách, výrobnách krmných směsí apod.. V sestavě automatického vážního systému jsou řídící jednotky připojeny k řídícímu počítači PC, který zobrazuje průběh pracovních cyklů a stav technologie. Váživost je od 0,5 kg do 30 t.

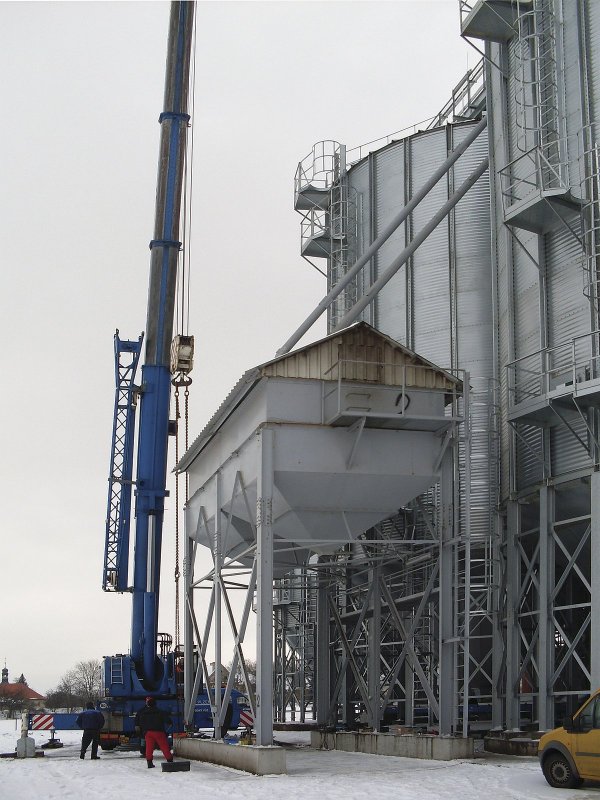

Stacionární vážení sil a zásobníků
Vážení sil a zásobníků je možné pomocí tenzometrických snímačů umístěných pod podpěry sila a zásobníku nebo instalace tenzometrického snímače na bok podpěry, kde tenzometrický snímač reaguje na deformaci podpěry v závislosti na zatížení.

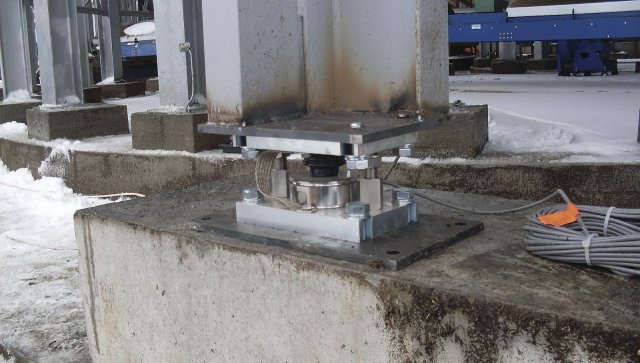

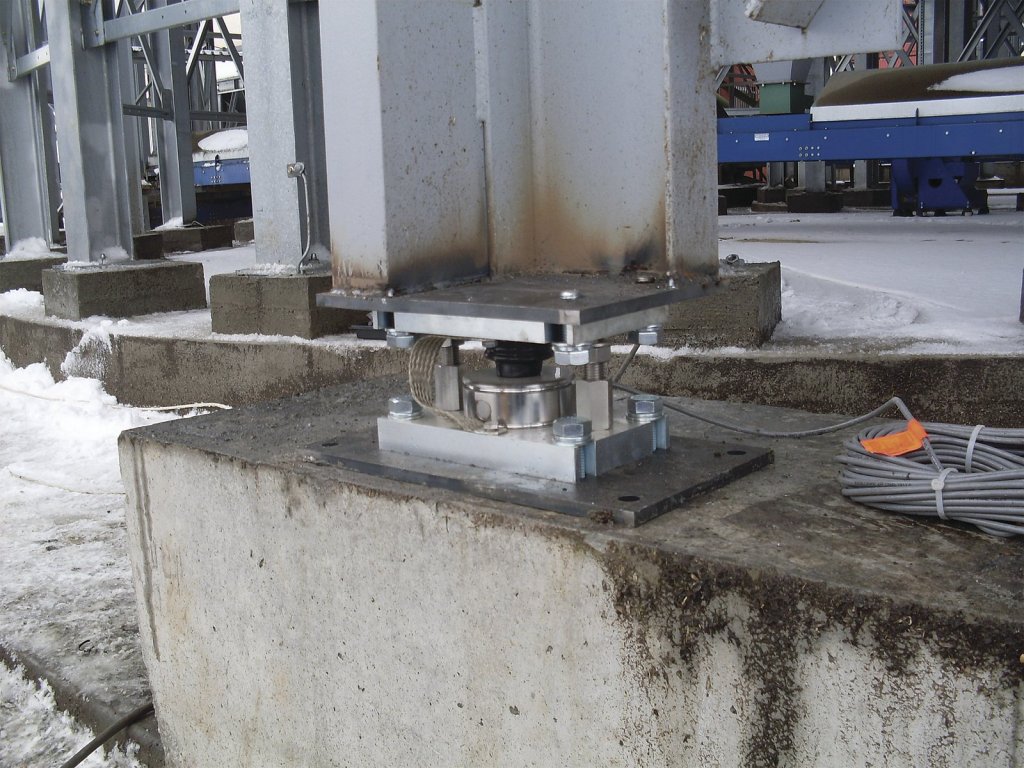

Instalace tenzometrických snímačů pod podpěry zásobníku

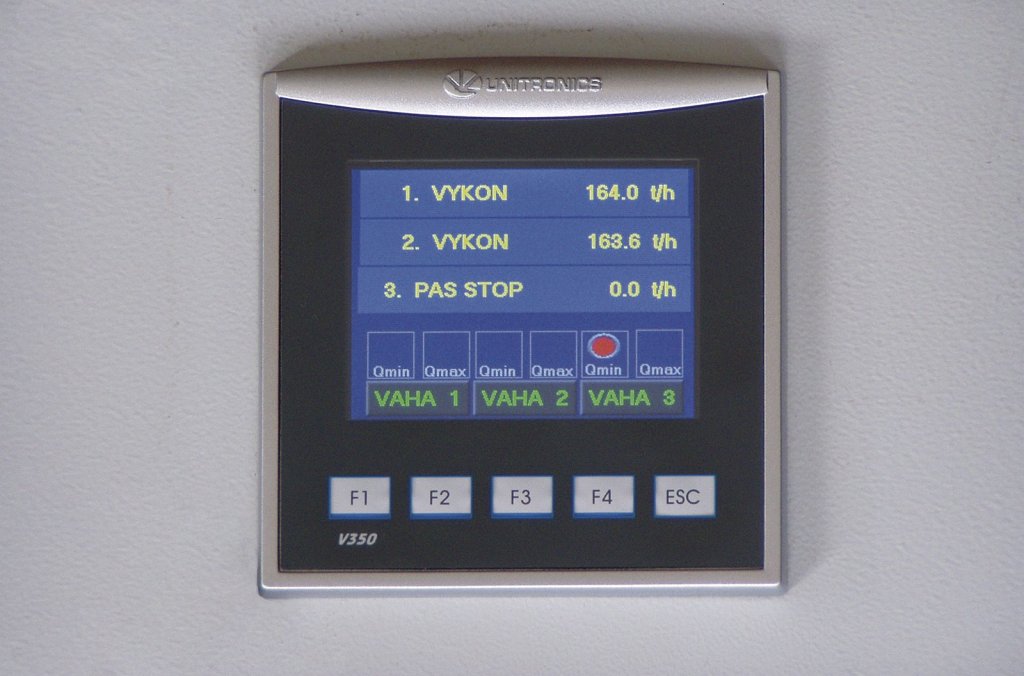

Řídicí jednotka vah je vybavena barevným dotykovým displejem. Jednotka umožňuje zpracování výstupů snímačů zatížení až ze tří vážních systémů. Zpracovávat lze i některé další parametry technologie s vážením související – např. snímače naplnění zásobníků váženého materiálu, stavy uzávěrů, výstupy průtokoměrů apod. Lze generovat řídící signály – analogové výstupy (proudové smyčky) jsou použitelné např. k ovládání dávkovačů příměsí k základnímu váženému materiálu v závislosti na okamžitém výkonu apod. Až šestnáct lokálních řídících jednotek vah lze pomocí průmyslové sběrnice připojit k řídícímu počítači. K řídicí jednotce váhy lze připojit PC kompatibilní tiskárnu. Je-li k řídící jednotce připojen GSM terminál, lze z libovolného místa pomocí mobilního telefonu a SMS zpráv monitorovat stav vzdáleného vážního systému.
