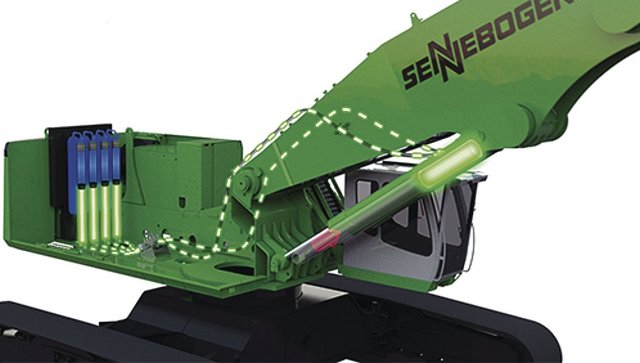

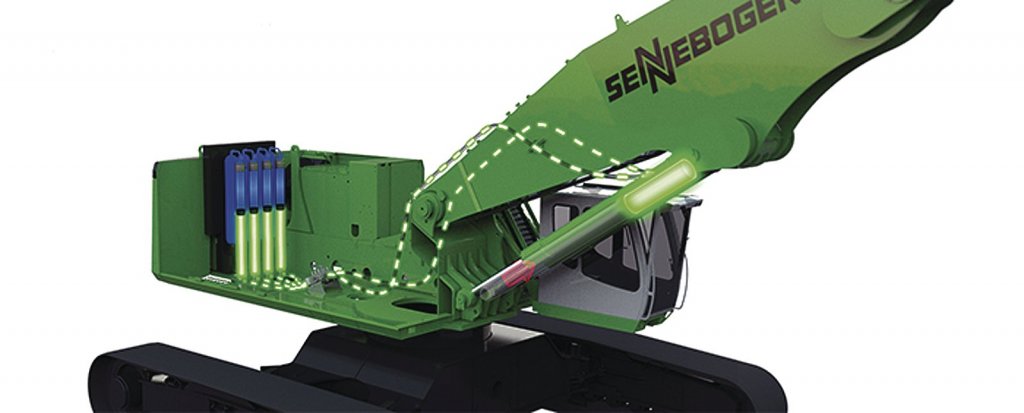

Hlavními součástmi tohoto řešení je plynový akumulátor energie v zadní části stroje a hydraulický válec na výložníku. Toto sofistikované řešení akumuluje energii získanou při spouštění výložníku, která je uložena pro další práci do plynového akumulátoru energie.
Díky tomuto opatření je dosaženo relativně nízké komprese plynu v tlakových dusíkových nádobách. To znamená, že tlak plynu – bez ohledu na pracovní polohy hydraulického válce – se během práce mění v menší míře. Příznivý výsledek toho je, že síla, kterou systém dodává hydraulickému válci, je v podstatě konstantní v průběhu celé pracovní cesty hydraulického válce a převádí tak rovnoměrně do systému energii stlačeného dusíku. Tímto opatřením je spotřeba primární energie ve všech pracovních cyklech významně menší.
V tlakovém systému dochází k relativně malým změnám tlaku stlačeného plynu, a tak dochází při různých polohách pracovního válce k malým tlakovým změnám v systému.
Příznivým výsledkem tohoto konceptu je, že síla, kterou systém dodává na hydraulický válec, je v podstatě konstantní v průběhu celé pracovní cesty válce, a tak dokáže do systému vrátit významné množství energie spotřebovávané na pohyb stroje (nikoliv energie, která se vynaloží na přemístění materiálu). Prostřednictvím tohoto opatření je spotřeba primární energie o 30 % nižší.
V souladu s termodynamickými zákony dochází při výrazném stlačení plynu, v tomto případě dusíku, k výraznému zvýšení jeho teploty.
V systému SENNEBOGEN Green Hybrid dochází jen k malým změnám komprese stlačeného plynu, a tak jsou změny teploty stlačeného plynu výrazně menší.
Na rozdíl od konvenčního systému, v němž je plyn vysoce stlačený v jednom válci a tedy neustále dochází k výrazným změnám teplot.
Pracovní systém s menšími změnami teploty a kolísáním tlaků pracuje mnohem efektivněji. Dochází ke zvýšení účinnosti tím, že nahromaděná energie je vrácena zpět do systému a působí prakticky jako nová síla.
Provoz stroje je šetrnější na opotřebení komponent a zvyšuje se spolehlivost stroje.
Bezpečnost pro člověka a stroj – montáž v uzavřené zadní části
Stlačený plyn v tlakových nádobách podléhá zvláštním bezpečnostním předpisům pro ochranu člověka a stroje. Proto jsou plynové akumulační nádrže v Green Hybridním systému SENNEBOGEN zapouzdřeny v zadní části stroje, obklopeny zadním závažím a jinými těžkými strojními součástmi.
Požadavky kladené na bezpečnou instalaci tohoto systému ve stroji jsou splněny co nejlepším možným způsobem.
Green Hybridní systém umožňuje přípravu pro uvedení do provozu přes standardní připojení jako součást služeb přímo na místě odborníkem pro technické plyny. Současně je hydraulický systém naplněn automaticky pomocí osvědčeného ovládání stroje SENCON.
Funkčnost: Využití standardních hydraulických komponentů
Green Hybrid systém je kombinací hydraulického systému a tlaku plynu akumulátoru podobným způsobem, jak fungují pružiny, které jsou stlačeny při spouštění výložníku, aby bylo možné dodatečně tuto sílu použít při dalším zvedání břemene. Při konstrukci válce a pohybujících se částí zařízení SENNEBOGEN spoléhá na funkčně osvědčené a standardizované hydraulického válce. To zajišťuje, že všechny funkční prvky válců, tlaky, teploty nebo těsnění zcela odpovídají osvědčeným řešením potřebných pro náročné použití. Vzhledem k tlaku hydraulické kapaliny ve válci v zadní části stroje je objem plynu stlačován ve více pístových akumulátorech a energie získaná prostřednictvím snížení pohybu se ukládá do plynových tlakových nádob. Vysoká síla stlačeného plynu je v podstatě jednotná po celou dobu pracovního procesu.
V Green Hybridním systému pro rekuperaci energie jsou hydraulické komponenty systému v pístových akumulátorech odděleny od složky systému s technickými plyny. Množství hydraulického oleje, jakož i množství plynu v systému, lze individuálně nastavit. Na rozdíl od jiných systémů, které pouze využívají objem ve válci při kompresi plynu, je u Green hybridního systému objem stlačeného plynu několikanásobně vyšší a jeho energie je prakticky k dispozici ve stále stejné míře.
Závěr
Kromě kapacity a pořizovacích nákladů jsou pro rozhodování o nákupu stroje důležitá další kritéria. Je to energetická účinnost a úspory paliva při práci po celou dobu životnosti stroje.
SENNEBOGEN se představuje prostřednictvím inovativních řešení, která šetří energii. Už dlouhou dobu prosazuje stroje s elektrickým pohonem a v současné době novou řadu strojů s nízkou spotřebou E-Series.
Nově vyvinutý systém rekuperace energie Green Hybrid SENNEBOGEN nabízí další vysoké úspory díky inteligentní technologii obnovy energie pomocí dusíkového akumulátoru – maximální zvýšení účinnosti a další úspory až o 30 %.
