V polovině října, ve čtvrtek 14. 10. 2010, byl jeřáb Liebherr 81 K představen tuzemským zájemcům v rámci celodenní praktické ukázky, kterou uspořádala v Brně ve svém areálu společnost Liebherr-Stavební stroje CZ s.r.o. Z této akce je pořízena doprovodná fotodokumentace tohoto článku. Předváděný jeřáb Liebherr 81 K byl jedním z vůbec prvních prodaných strojů tohoto typu a je zajímavé, že po krátké zastávce v Brně, kdy byl v rámci řečené předváděcí akce představen naší odborné veřejnosti, zamířil i k prvnímu zákazníkovi z České republiky. Tím je společnost Energo-servis, spol. s r.o. z Kuřimi, která se zabývá pronájmem, servisem stavebních strojů a zdvihacích zařízení včetně jejich dovozu a odborného proškolení.
Jeřáb 81 K těsně před akcí v napůl složené poloze. Vedle složeného háku s výložníkem dominuje pohled na protizátěže
Jeřáb Liebherr 81 K nastavil svým technickým i pohledovým řešením nové standardy ve své třídě a ty si krátce přiblížíme.
Čas 15.32 – Start předváděcí akce jeřábu 81 K
| Norma | EN 14439 |
| Max. výška | 40,4 m |
| Max. nosnost | 6 000 kg |
| Max. vyložení | 45,0 m |
| Nosnost na max. vyložení | 1 400 kg |
SPEED2Lift
Liebherr 81 K, jako první ve své třídě, pracuje jen s dvoulanovým závěsem hákové kladky, což je zcela nový přístup umožňující nové výkonnostní a rychlostní parametry. Inovace nese víceznačný název SPEED2LIFT a s její pomocí se docílí významné úspory času, neboť úplně odpadá přelanování na vícekladkový systém. Přitom je zaručena efektivita, optimální nosnost a rychlost. Jeřáb 81 K může pracovat s maximální možnou rychlostí a zdvihat maximálně možná břemena, ale také dokáže pracovat s nejvyššími rychlostmi zdvihu, pokud není na háku zavěšeno břemeno.
Čas 15.36 – Detailní pohled na dvoulanový závěs hákové kladky
O 25 % vyšší nosnost
V porovnání s předchůdcem (Liebherr 71 K) se rychlostavitelný jeřáb Liebherr 81 K vyznačuje zlepšenými nosnostmi a na konci ramena je nosnost vyšší o 25 %.
Čas 15.36 – Částečně rozvinutý výložník
Nová koncepce
Přínosem pro uživatele jeřábu je i inovativní vzhled, umístění kabiny se zlepšeným výhledem pro obsluhu, jednoduchá montáž, minimální dopravní náklady a mimořádná variabilita při výškách pod hák či délce výložníku. Jeřáb 81 K v sériovém provedení disponuje kompletní elektronickou výbavou.
Čas 15.42 – Závěrečná fáze rozvinutí jeřábu
Mikrozdvih
Všechny pohonné jednotky jeřábu Liebherr 81 K pracují plynule s využitím systému frekvenčních měničů. Optimální pohyb břemene je určen rozsahem pohybu ovládacích joyisticků řídicího pultu, korespondujícím s maximálními možnými rychlostmi. Po stlačení tlačítka funkce MICROMOVE se rychlost zdvihu sníží o 25 %, takže i nejtěžší břemena mohou být umisťována takřka s absolutní přesností bez zapojení zdvihové brzdy.
Čas 15.46 – Plné rozvinutí výložníku
Inovativní technické řešení
Další novinkou jeřábu Liebherr 81 K je poloautomatický systém usazování bloků betonových zátěží pomocí uchopovacího mechanizmu a zařízení pro ukládání závaží. Betonové bloky je možné volit s vyšší hustotou betonu a tak snížit jejich počet, tedy i čas pro jejich přepravu a manipulaci. Možnost spojení dvou bloků betonových zátěží do celku je další novinkou s 50% úsporou času. Vkládání dalších věžových dílů (při zvýšení výšky jeřábu) je oproti předchůdci snazší a rychlejší, probíhá bez kontaktu věžových dílů se zemí.
 |
 |

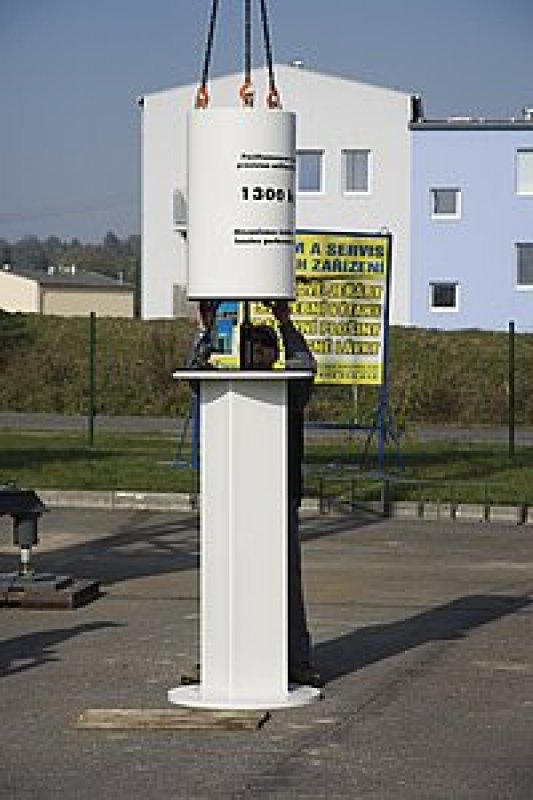

| Ukázka přesnosti uložení. Břemenem o hmotnosti 1300 kg byla vsunuta zátka do vinné lahve. Ovládaní břemene bylo pomocí ovládacích páček přenosného řídicího pultu | |
Rychlostavitelné jeřáby Liebherr
Jsou velice mobilní a mnohostranně nasaditelné. Jsou pokrokové při dopravě, při zakládání na dráhu nebo na stacionární podvozek, při montáži protizátěže, při montáži ve vzduchu, ve výkonu a při obsluze. Tyto jeřáby stanoví měřítka pro hospodárnost, mnohostrannost a využití. Při práci nabízejí tyto jeřáby nadstandardní komfort s EDC – plynulá rychlost otáčení, vyrovnávání kmitů zátěže, regulace otáčení výložníku při odporu větru a volitelným vybavením pohonu zdvihu s frekvenčním měničem. Jeřáby od 45 tm mohou být na přání vybaveny SPS ovládáním a frekvenčním měničem pro pojezd kočky a pro pojezd jeřábu po kolejnicích.
Malá dívka ovládá jeřáb pomocí přenosného řídicího pultu
Cena od Design-Center ve Stuttgartu
Design-Center ve Stuttgartu udělilo rychlostavitelnému jeřábu Liebherr 81 K prestižní cenu „Focus in Silver 2010” v kategorii Výroba, montáž a logistika.
Řídicí elektronika jeřábu Liebherr 81 K
Porota uděluje tuto cenu za mimořádně dobrý návrh a provedení výrobků. Výrobky jsou hodnoceny porotou mezinárodně zkušených a uznávaných odborníků z mnoha různých návrhářských disciplín.
