Čerpadla betonových směsí Schwing

Zveřejněno: 5. 5. 2009

V roce 1957 uvedla společnost Schwing GmbH na stavební trh první čerpadlo betonu s olejohydraulickým pohonem. Tento princip byl později využit i u ostatních typů čerpadel betonu a je dodnes využíván všemi výrobci čerpadel betonu.

Čerpadla betonových směsí Schwing

Výrobní program, který je zaměřen na všechny oblasti betonářské techniky, zejména výrobu (betonárny), dopravu (čerpadla betonu, autodomíchávače, separátní výložníky aj.) a recyklaci betonových směsí, dnes společnost Schwing řadí k předním světovým výrobcům betonářských technologií. Základní parametry čerpací techniky Schwing shrnují následující tabulky.

Čerpadla betonu s domíchávačem

Čerpadla betonu s domíchávačem typové řady FBP vycházejí z koncepce 3ramenných výložníků (výška 21 m, 24 m a 26 m), které jsou osazeny dopravním potrubím o průměru 125 mm (FBP 21 a FBP 24) nebo 100 mm (FBP 26). Čerpací jednotky tvoří 2pístová čerpadla s maximálním tlakem betonu 70 barů. Sofistikovaná konstrukce, provedení nástavby a inovované detaily mají příznivý vliv na nízkou hmotnost nástavby umožňující transport až 5 m3 čerstvého betonu. Na obou stranách nástavby se nacházejí multifunkční držáky pro doplňující příslušenství. Vodní nádrž o kapacitě 650 l umožňuje v kombinaci s vysokotlakým vodním čistícím zařízením bezproblémové čištění nástavby.

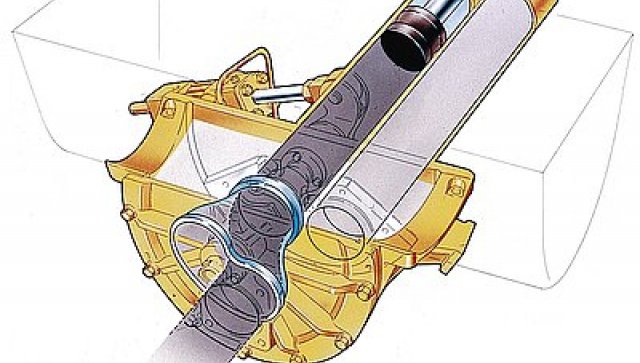

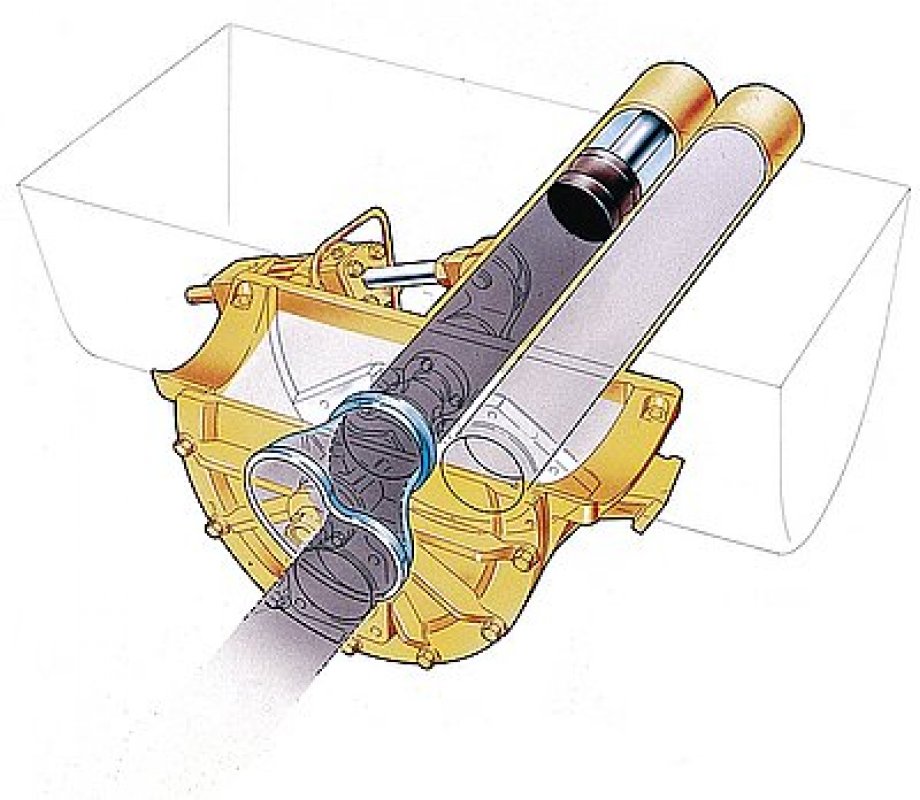

Schéma Rockschieberu

Volitelné příslušenství

Z širokého volitelného příslušenství lze zmínit zejména uzávěr koncové hadice, který uzavírá koncovou hadici při manipulaci s výložníkem a tím zamezuje znečištění staveniště zbytky betonu z dopravního potrubí.


Halové autočerpadlo S 31 XT

K minimalizaci množství zbytkového betonu se používá tzv. komorové šoupátko. Tento uzávěr umožňuje bezproblémové čištění dopravního potrubí stlačeným vzduchem a bezezbytkové využití čerpaného betonu. Malý převis a krátká záď vozidla garantují pohodlné plnění násypky čerpadla z jiných domíchávačů a příznivý nájezdový úhel.

Typ Dopravní systémVýkon (m3/h)Tlak betonu (bar) Dopravní válec průměr/zdvih (mm) Max. počet zdvihů (min-1)
P1020Rockschieber6070200/100032
P2020–120/80Rockschieber90108200/200024
P2023–110/75Rockschieber9685230/200019
P2023–110/75Rockschieber13685230/200027
P2023–110/75Rockschieber16385230/200032
P2023–130/80USRockschieber11095230/200022
P2023–130/80USRockschieber15595230/200031
P2025H–120/80Rockschieber13585250/250023
P2025H–120/80Rockschieber16185250/250027
P2525–120/85Rockschieber13885250/250018
P2525–120/85Rockschieber16385250/250022

Tab.1: Čerpací jednotky
Typy Dosah – výška (m)Dosah – délka (m)Počet ramen Šířka zapatkování vpředu (m) Šířka zapatkování vzadu (m)
S 171713,432,20 / 3,85 *2,15
S 24 X23,519,544,69 / 5,96 *2,24 / 3,60 *
S 28 X27,723,745,963,6
S 31 XT30,526,546,215,7
S 34 X343046,215,7
S 36 SX36,13246,986,4
S 39 SX38,734,747,946,4
S 42 SX41,838,148,38,3
S 45 SX44,740,948,38,3
S 47 SX46,442,648,38,3
S 52 SX5248,258,910,34
S 52 SX5248,258,910,34
S 55 SX54,550,758,910,34
S 58 SX57,353,448,912,5
S 61 SX60,156,348,912,5
FBP 2121,517,333,85-
FBP 2423,819,633,851,05
FBP 2625,821,633,851,05
Tab.2: Výložníky

Halová autočerpadla

Do kategorie tzv. halových autočerpadel spadá kromě modelu S 24 X i model S 28 X, který je velmi vhodný pro nasazení v halách, tunelech, husté zástavbě a podobně. 4ramenný výložník o výškovém dosahu 28 m má u segmentu 1, 2, 3 systém skládání „Z” a u segmentu 4 skládání „rolováním”. Tato kombinace skládání výložníku se příznivě projevuje na vysoké flexibilitě a nízké rozbalovací výšce. Malá šířka pro zapatkování (5,9 m vpředu a 3,6 m vzadu) umožňuje ustavení stroje v úzkých prostorách. S 28 X lze vybavit čerpací jednotkou P 2020 nebo P 2023.

U halového čerpadla S 31 XT může být výložník plynule teleskopicky vysunut (o 4,65 m) i v průběhu betonáže. Tento fakt zvyšuje pracovní rádius o 50 % a díky konstantní vzdálenosti mezi podlahou a koncovou hadicí výrazně ulehčuje práci obsluhy. Na celkové kinetice výložníku a využití maximálního dosahu se pozitivně projevuje i účelné rozložení kloubů. Díky 104° úhlu zdvihu hlavního kloubu výložníku lze čerpadlo zapatkovat o 2 metry blíže ke stavbě než jiné srovnatelné stroje této kategorie.

Typ Dopravní systémMax. výkon (m3/h)Max.tlak betonu (bar) Dopravní válec průměr/zdvih (mm) Max. počet zdvihů (min-1)
SP 305S-roura 23 43 125 700 40
SP 500Rockschieber 35 76 150 1000 32
SP 750Rockschieber 38 76 150 1000 35
SP 750Rockschieber 54 76 180 1000 35
SP 1400Rockschieber 52/34 63/99 180 1400 24/16
SP 1800Rockschieber 73/42 60/108 200 1600 24/14
SP 1800Rockschieber 73/42 60/108 200 1600 24/14
SP 2800Rockschieber 101/58 60/108 200 1600 33/19
SP 2800Rockschieber 101/58 60/108 200 1600 33/19
SP 3800Rockschieber 95/58 81/137 200 2000 26/16
SP 3800Rockschieber 95/58 81/137 200 2000 26/16
SP 3800Rockschieber 95/58 100/169 180 2000 26/16
SP 3800Rockschieber 78/48 100/169 180 2000 26/16
SP 4800Rockschieber 81/53 104/163 200 2000 21/14
SP 4800Rockschieber 66/43 156/243 180 2000 21/14
SP 4800Rockschieber 66/43 156/243 180 2000 21/14
SP 8800Rockschieber 116/77 94/63 200 2000 31/21
SP 8800Rockschieber 94/63 156/243 180 2000 31/21
SP 8800Rockschieber 91/60 156/243 180 2000 30/20
Tab. 3: Staveništní čerpadla

Typické prvky čerpadel Schwing

Obloukové podpěry typické pro autočerpadla Schwing zamezují smrtelným zraněním v důsledku sevření osob mezi podpěru a rám stroje. Koncepce obloukových podpěr má příznivý vliv na jejich plynulý výsun a nízkou výšku rámu nástavby. Prostorové uspořádání obloukových podpěr umožňuje využití čerpacích jednotek s dlouhým zdvihem a velkým průměrem pracovních válců. Malý počet zdvihů čerpací jednotky znamená nízké opotřebení Rockschieberu, klidný a rovnoměrný tok betonu, stabilní výložník a klidnou koncovou hadici.

Rockschieber je dalším jedinečným prvkem typickým pro čerpadla Schwing. Jedná se o efektivní rozdělovací element ve tvaru sukně, který slouží k přepínání sání a výtlaku betonové směsi. Robustní těleso Rockschieberu napomáhá přísunu betonové směsi do dopravního válce, který nasává betonovou směs. Beton v Rockschieberu částečně plní funkci otěrového obložení což má příznivý vliv na jeho dlouhou životnost. Vyrovnané silové a momentové poměry v Rockschieberu garantují jeho těsnost a umožňují čerpání špatně čerpatelných betonových směsí. Možnosti využití autočerpadel Schwing rozšiřuje systém jednostranného zapatkování EASy 200, který sleduje a hlídá polohu výložníku čerpadla. Tento systém má dva pracovní režimy. Ve standardním režimu je pracovní rádius výložníku omezen na 150°. Rozšířený režim zvyšuje pracovní rádius až na 200°. Koncept systému hlídání polohy výložníku EASy 200 vychází z bezpečnostních standardů normy EN 954.

Typ Průměr potrubí (mm)Dosah(m)Počet ramen Délka ramen (m) Otoč (°)E-motor (kW)Délka koncové hadice (m)
SPB 281252847,55/7,05/7,05/6,3537022,04
SPB 301253048,05/7,21/7,25/7,5053022,04
SPB 351253549,33/8,38/8,37/8,5653030,04
Tab. 4: Separátní výložníky

Zápis v Guinessově knize rekordů

Dopravní výkon stacionárních čerpadel Schwing se pohybuje v rozmezí 23 m3/h až 116 m3/h. Stacionární čerpadla Schwing si vysloužila i zápis do Guinessovy knihy rekordů, kdy čtyři čerpadla Schwing SP 8800 téměř 3 dny kontinuálně dopravovala 14 000 m3 betonu do základové desky věže A na stavbě Federation Tower v Moskvě. Vedle čerpadel SP 8800 byla na této největší stavbě v Moskvě nasazena i autočerpadla Schwing S 39 SX a S 42 SX.

Kontakty:
SCHWING Stetter Ostrava s.r.o.
Moravská 1215/6, 700 30 Ostrava
Tel.: +420 596 746 781
E-mail: info (zavináč) schwing (tečka) cz
http://www.schwing.cz
(aktualizace kontaktu: 30. 11. -1)
Autor: Ing. Petr Pazderník
Fotografie: Archiv firmy
