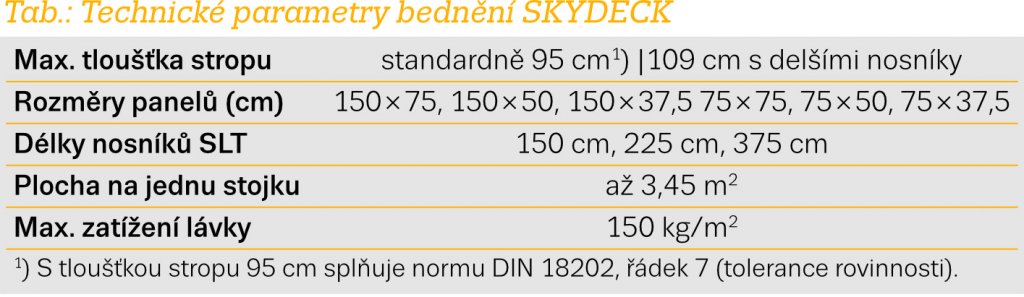

Panelové stropní bednění SKYDECK využívá lehké hliníkové panely a nosníky, které se sestavují do pevné konstrukce. Ve standardní konfiguraci (běžné moduly a nosníky) činí maximální tloušťka stropu 95 cm, pokud se využijí delší podélné nosníky nebo širší panely pak až 109 cm. Díky modulárnímu uspořádání prvků je možné systém přizpůsobit různým půdorysným tvarům, rozponům i tloušťkám stropních desek. Konstrukce umožňuje vytvořit přesnou bednicí rovinu odpovídající projektovaným parametrům, a to včetně zachování vysoké rozměrové stability i při opakovaném použití. SKYDECK se uplatní u novostaveb i rekonstrukcí, a to včetně projektů, u kterých jsou kladeny vysoké nároky na kvalitu povrchu betonů.
SKYDECK a jeho komponenty

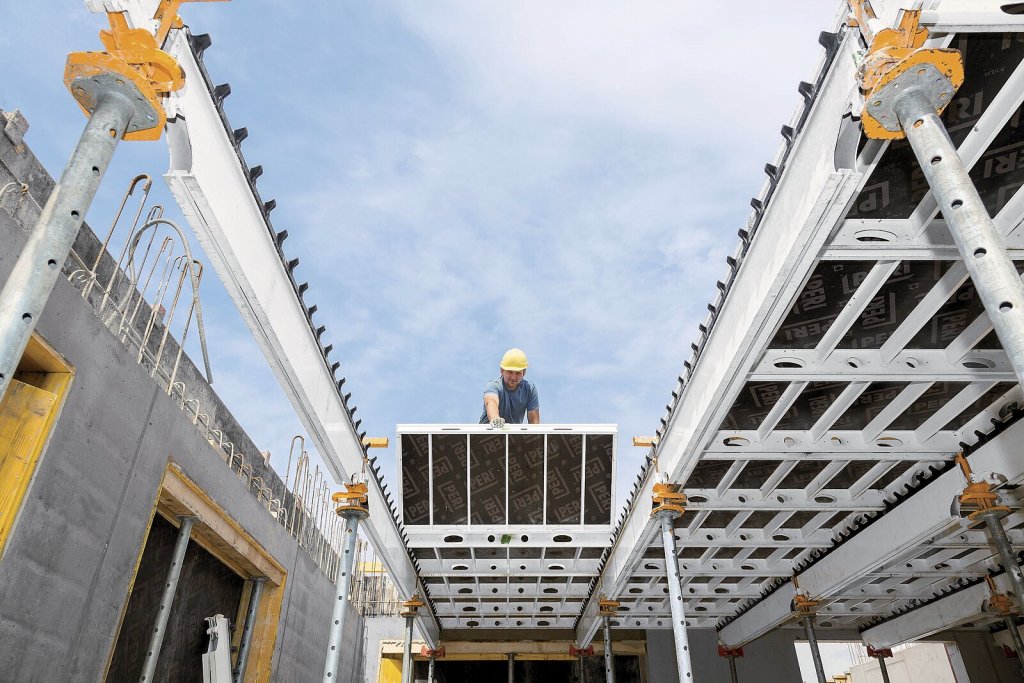

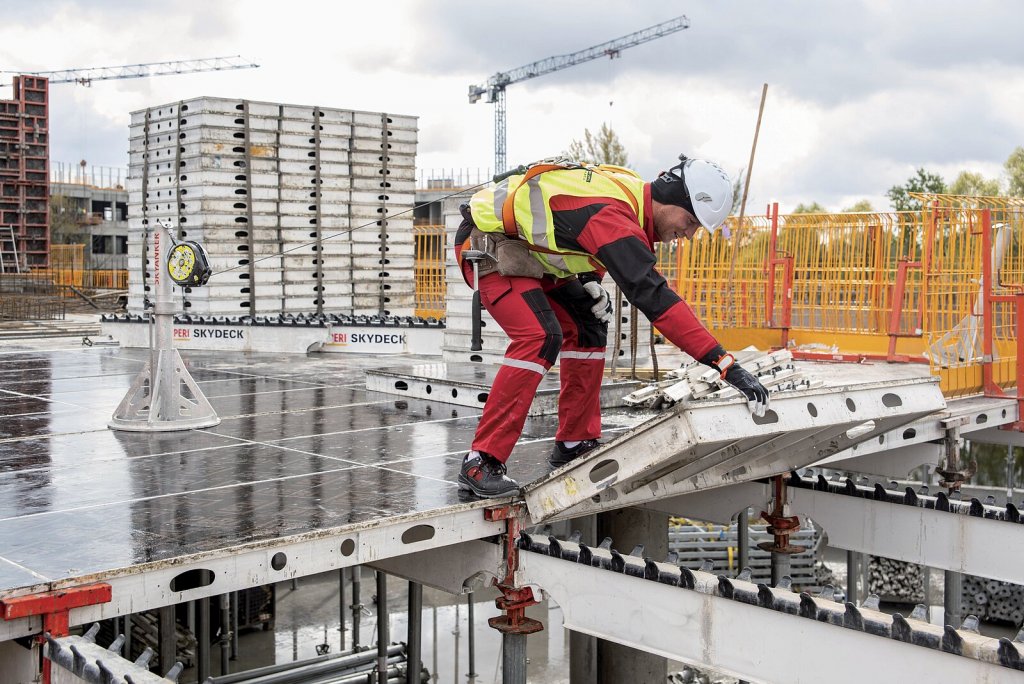

Základní prvek systému tvoří panely, které vytvářejí souvislou bednicí plochu určující tvar a povrch výsledné betonové konstrukce. Vyrobeny jsou z hliníku a doplněny integrovanou nosnou konstrukcí, což zajišťuje jejich pevnost a přesnost usazení. Jejich součástí je i předem namontovaná bednicí deska a i s ní jsou panely vhodné pro ruční manipulaci, neboť největší z nich měří 150 × 75 × 12 cm a váží 15,5 kg. Průjezd staveništěm mezi řadami stojek i dveřními otvory je taktéž velmi snadný.

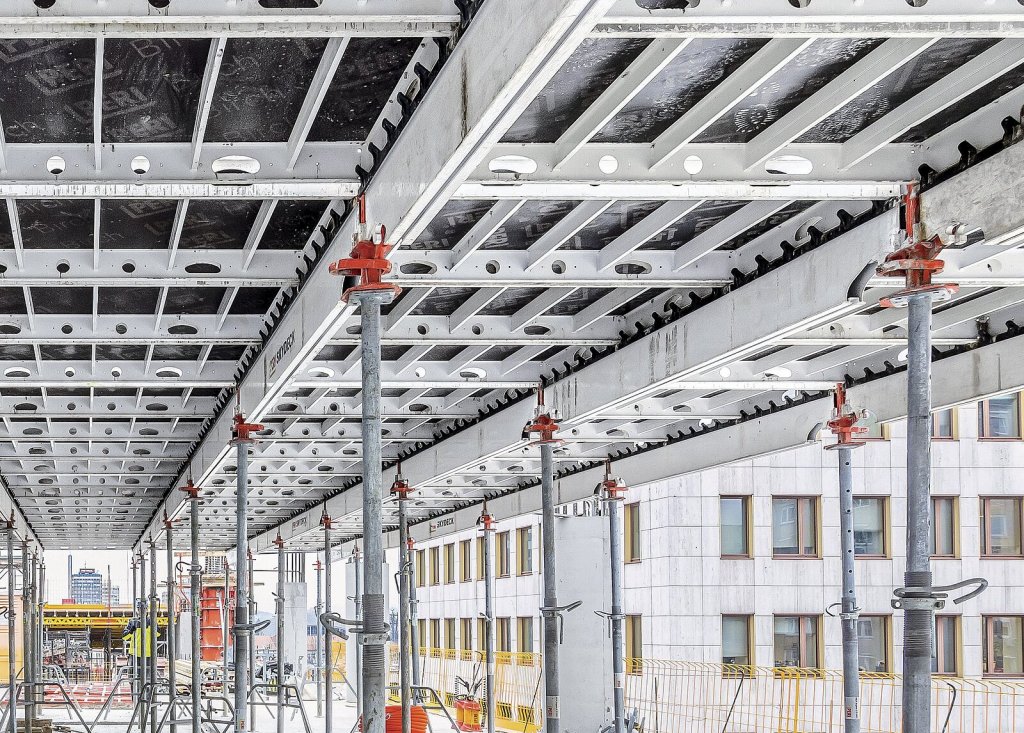

O přenos zatížení z panelů do podpěr a o zajištění celkové tuhosti sestavy se starají podélné nosníky. Osazují se do hlavic stojek tak, aby bylo dosaženo rovnoměrného rozložení zatížení a optimální stability. Při použití podélných nosníků je zapotřebí pouze jedna stojka pro pole o ploše 3,45 m2, díky čemuž zůstává dostatek prostoru k uložení stavebního materiálu či pro transport bednicích komponent mezi stojkami. Na horní straně nosníků dále nalezneme speciální plastovou ozubenou lištu, do které bednicí panely „zapadnou“ a zabrání se tak jejich případnému posunutí. K nosníkům je potřeba ještě dodat, že doplňkovým prvkem propojujícím hlavní nosníky a ještě více zlepšujícím stabilitu konstrukce, zejména u okrajů, jsou nosníky příčné.

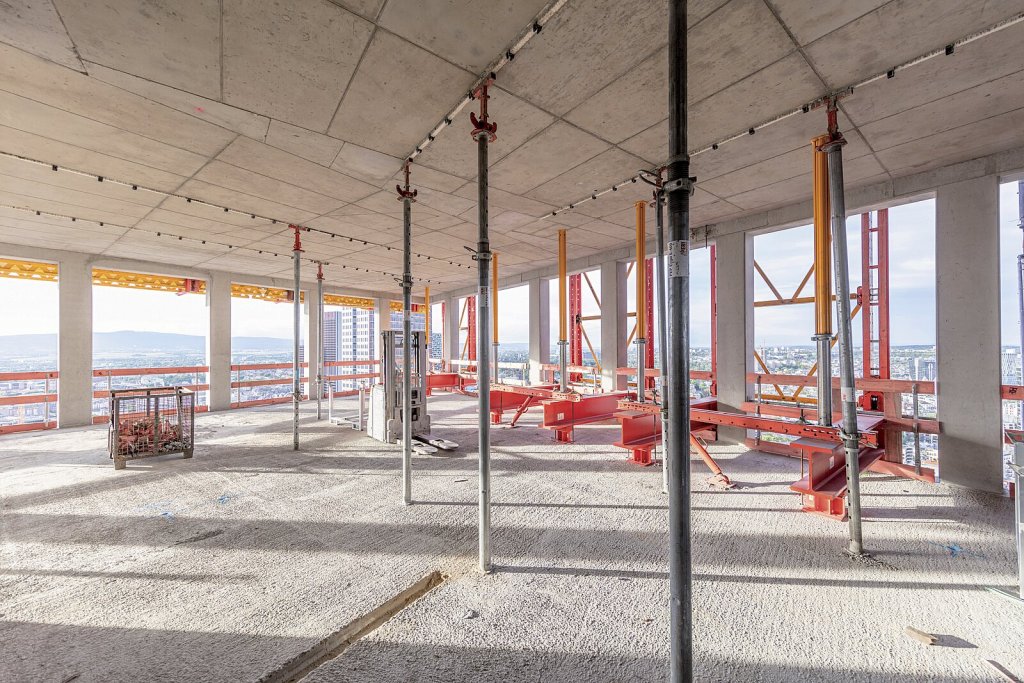

Důležitou součástí systému je padací hlava, která umožňuje částečné odbednění panelů a nosníků již krátce po betonáži, zatímco hlavy, stojky a krycí lišty zůstávají na místě pro zajištění tuhnoucí konstrukce. Tento prvek výrazně usnadňuje manipulaci a přípravu bednění pro opakované použití v dalších betonážních taktech a brzké odbednění také znamená menší námahu a snadnější čištění, neboť panely se od betonu mnohem lépe odlepují. Možnost časného odbednění se samozřejmě hodí i v případech, kdy je potřeba, například za špatného počasí, nalézt náhradní uplatnění pro nevyužité pracovníky. Pro trvalé podepření v určitých místech se kromě padacích hlav používají i jednodušší pevné hlavy.
Důraz na bezpečnost
PERI klade velký důraz též na bezpečnost při práci, a to nejenom použitím certifikovaných systémových dílů, ale i lávkami SKYDECK a univerzální SKY kotvou. Lávky se zábradlím slouží pro bezpečný pohyb pracovníků v oblasti okrajů stropní desky. Upevňují se přímo k okraji bednění, čímž nejen chrání pracovníky před pádem z výšky, ale zároveň umožňují pohodlný a bezpečný přístup k montáži i betonáži okrajových částí konstrukce. Díky systémovému řešení je instalace rychlá a bez nutnosti použití provizorních konstrukcí, což dále zvyšuje celkovou bezpečnost i efektivitu práce na stavbě.

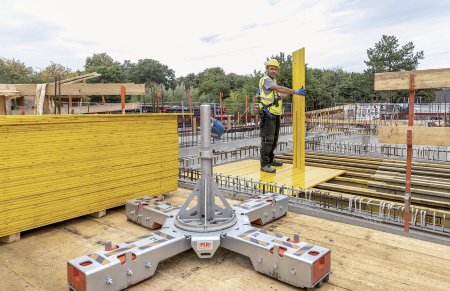

Dalším z nabízených bezpečnostních systémů je i univerzální SKY kotva, která slouží jako certifikovaný upevňovací bod pro osobní zajištění jedné osoby proti pádu. Tyto kotvy se jednoduše instalují na konstrukci bednění (či ve verzi s podložkou pokládají) a poskytují pracovníkovi možnost bezpečného připoutání při práci v exponovaných místech, například při montáži prvků v blízkosti volného okraje stropu. Použití SKY kotvy v kombinaci s osobními ochrannými prostředky výrazně snižuje riziko úrazu a splňuje požadavky platných předpisů pro práci ve výškách.
Shrnutí
Systém bednění SKYDECK je navržen s důrazem na maximální efektivitu práce a úsporu lidských i materiálových zdrojů. Oproti klasickým nosníkovým systémům vykazuje výrazně nižší pracnost – průměrně dosahuje hodnoty pouze 0,23 Nh/m², což představuje zhruba 50% úsporu času. Klíčovým prvkem jsou padací hlavy, které umožňují časné částečné odbednění panelů a nosníků bez nutnosti odstranění podpěr, což urychluje cyklus výstavby a zvyšuje obrat systémových dílů.
Jednoduché a racionální konstrukční řešení, založené na malém množství systémových dílů s jasně definovanou funkcí a umístěním, minimalizuje nároky na odbornou kvalifikaci montážního personálu. Modulární hliníková konstrukce s nízkou hmotností jednotlivých prvků usnadňuje manipulaci při montáži, demontáži i přesunu po staveništi, a tím snižuje fyzickou náročnost práce. Systém zároveň nabízí vysokou flexibilitu – panely lze ukládat v různých směrech, což umožňuje snadné přizpůsobení půdorysu stavby.
Hospodárnost systému vychází nejen z úspory času a pracovních sil, ale i z dlouhé životnosti prvků – betonářská deska panelu je uložena v ochranném rámu, který ji chrání před poškozením a umožňuje tak opakované nasazení v rámci projektu bez ztráty funkčnosti a kvality povrchu.
Pro více informací k stropnímu bednění SKYDECK se obraťte na příslušného manažera odbytu z PERI. Kontakty naleznete na www.peri.cz.
