Čerpadla tuhých průmyslových kalů SCHWING

Zveřejněno: 4. 11. 2009

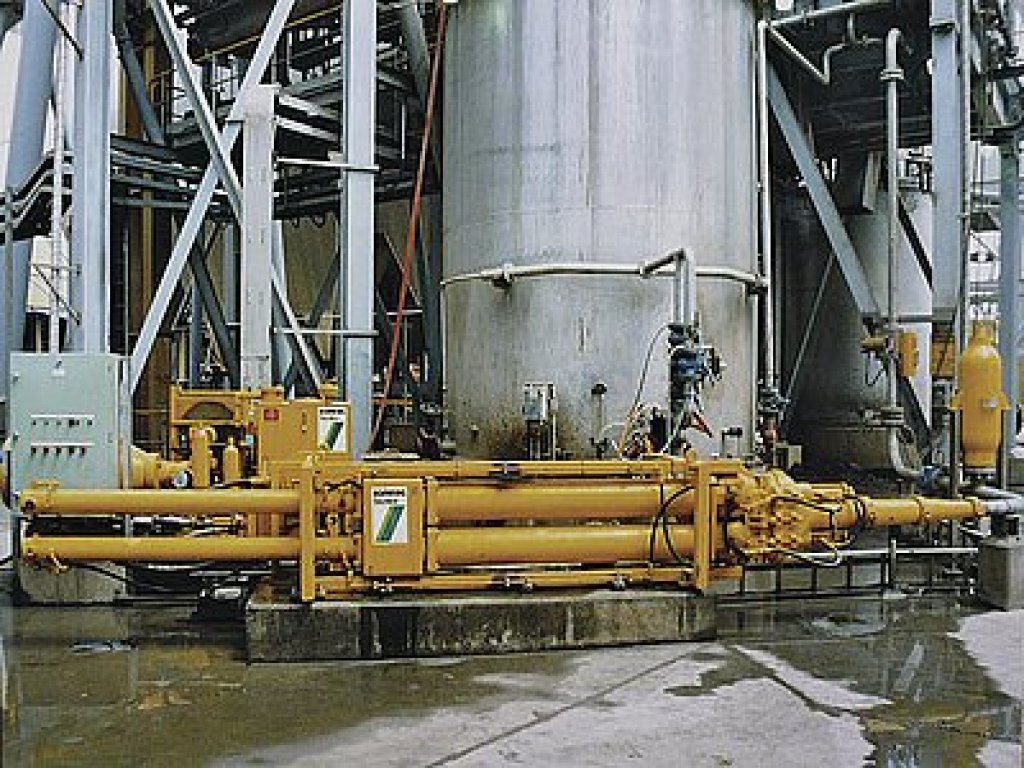

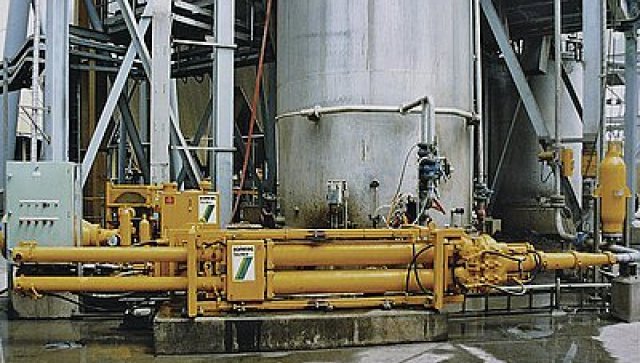

Společnost SCHWING GmbH zahájila v roce 1973 sériovou výrobou dvouválcových čerpadel určených pro čerpání hustých látek. Čerpadla nachází uplatnění nejen ve všech průmyslových odvětvích, ale i environmentálních technologiích.

Čerpadla hustých látek SCHWING jsou standardně vybavena plynulou elektrohydraulickou regulací dopravního množství – v závislosti na velikosti od 0,1 do 220 m3/hod. s dopravními tlaky až 130 barů.

Samonasávací, plně hydraulicky řízená dvoupístová čerpadla se vyrábí ve více než deseti základních konstrukčních velikostech. Díky vysoké variabilitě (délka zdvihu, průměr válce) a stavebnicovému systému se počet základních variant zvyšuje na více než 100. Tím je zajištěno optimální přizpůsobení celé technologie požadavkům zákazníků.

Doprava kalů

Čerpadla SCHWING umožňují dopravu různých typů tuhých průmyslových kalů:

  • kaly z těžebního průmyslu (uhelné kaly, minerální kaly, skrývkové kaly, kaly z vrtacích prací aj.),
  • kaly z úpraven vody a čističek odpadních vod,
  • kaly z energetického průmyslu (popílek),
  • kaly z papírenského průmyslu,
  • kaly z chemického a farmaceutického průmyslu,
  • směsné biologické odpady a kaly,
  • i jiných materiálů (betony, malty, sedimentační kaly, olejové kaly atd.).
  • Čerpadla umožňují dopravu tekutých a pastovitých kalů. Bezproblémová je i doprava kalů s rýpatelnou konzistencí.


    Čerpadla SCHWING také umožňují dopravu kalů s pastovitou i rýpatelnou konzistencí

    Výhody použité technologie

  • Dopravní potrubí je šetrné k životnímu prostředí (žádný prach a znečištění od přepravovaného materiálu, vylučuje šíření pachů a vznik hluku).
  • Jedná se o spolehlivý a hospodárný systém s jednoduchou obsluhou a údržbou.
  • U řízení talířovými ventily nedochází při přepínání mezi dopravními válci ke vzniku rázů a zpětnému pohybu materiálu, což je důležité především u stlačitelných kalů nebo vysokých dopravních výšek.
  • Vysoká životnost a přesné přehození tělesa ROCKSCHIEBERU.
  • Bezproblémový dlouhodobý provoz (50 000 a více provozních hodin), vysoké dopravní tlaky a dlouhé dopravní vzdálenosti.
  • Vysoká provozní spolehlivost.
  • Řízení toku materiálu

    K dispozici jsou dva systémy řízení toku materiálu: talířový ventilový systém a ventilový systém – Rockschieber.


    Schémata ventilových systémů

    Talířový ventilový systém

    Talířová řídicí jednotka je vyrobena z vysokopevnostní ocelolitiny. Skládá se ze sací a tlakové komory, ve kterých jsou uspořádány čtyři talířové ventily, ovládané hydraulickými válci.

    K výhodám tohoto systému patří:

  • absolutní oddělení sací a výtlačné strany při jejich přepínání => vyloučení rizika zpětného pohybu čerpaného média z dopravního potrubí do čerpadla,
  • klidné čerpání bez vzniku rázů i při čerpání stlačitelných filtračních koláčů a vysokých tlacích,
  • nepřerušované a spojité čerpání a vysoká přesnost,
  • naddimenzované a odolné těsnění pístních tyčí,
  • samonasávací až do 7 m vodního sloupce,
  • nízké tlakové ztráty dané robustní konstrukcí talířové jednotky => odolnost vůči přítomnosti ojedinělých cizích těles.
  • Ventilový systém – Rockschieber

    Patentovaný ventilový systém s vyrovnanými momentovými poměry a vysokou otěruvzdorností a životností (dopravovaný materiál plní funkci otěrového obložení).

    Mezi výhody systému patří:

  • bezpečné přepínání Rockschieberu i za nepříznivých podmínek,
  • vyloučení rizika vzpříčení Rockschieberu, díky vyrovnaným klopným momentům,
  • robustní průtokové průřezy,
  • dopravuje kaly s hrubými nečistotami a cizími tělesy o velikosti až 1/3 průměru dopravního potrubí, včetně kalů se zrnitostí podobnou čerstvému betonu,
  • dopravní písty mění směr pohybu, až když dojde k úplnému přepnutí Rockschieberu,
  • vysoká těsnost; střižný kroužek je v kontaktu s otěrovou deskou (tzv. brýle) během celé jeho životnosti,
  • automatické utěsnění (vyšší čerpací tlak = vyšší těsnost Rockschieberu).
  • Společnost SCHWING se řídí filozofií „vše z jedné ruky”, což znamená, že zákazník nedostává jen holá čerpadla, ale i související technologii (míchačky, hydraulické agregáty, podávací zařízení, zásobníky s vynášecím zařízením, regulační a měřicí techniku, řídicí SPS-systémy aj.), technické poradenství, výrobu a přizpůsobení dané technologii/aplikaci.

    Autor: Ing. Petr Pazderník
    Foto: Archiv firmy
