Asbud ČR představuje novinku - rypadlo-nakladač Terex TLB890

Zveřejněno: 2. 1. 2013

Od ledna 2013 bude k dispozici nástupce osvědčeného rypadlo-nakladače Terex 860. Novinku z Coventry, traktorbagr TLB890, jsme avízovali v minulém vydání Stavební techniky. Nyní vám můžeme představit nový stroj podrobně. Především ukázat, jak konstruktéři Terexu dokázali využít půl století zkušeností a možnosti, které přínáší moderní technologie. Závěrem jsou shrnuty hlavní výhody, které může TLB890 přinášet i vám.

Vývoj nového rypadla-nakladače nebyl samoúčelný. Nešlo jen o pouhou generační změnu. Předcházel tomu rozsáhlý výzkum, který pomohl stanovit požadavky na nový stroj. Zákazníci chtěli velký dosah do stran i do hloubky, vynikající manévrovací schopnosti, velký výkon a pohodlné pracoviště. A samozřejmě hospodárný provoz. Během vývoje byly všechny součásti opakovaně namáhány až na mez poškození i v těch nejnepříznivějších pracovních i klimatických podmínkách. Výsledky testování se promítly jak do jednotlivých detailů, tak ovlivnily i zásadní části jako např. rám.

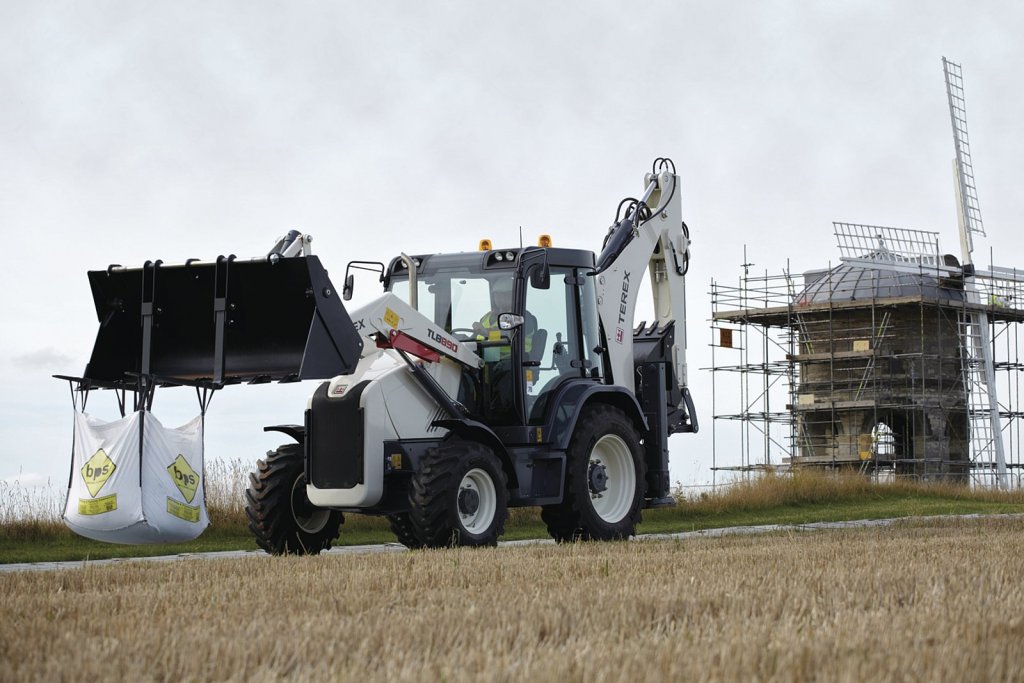

TLB890 je univerzální pomocník, který udělá, co je právě potřeba - naloží, převeze, podrží, ...
TLB890 je univerzální pomocník, který udělá, co je právě potřeba - naloží, převeze, podrží, ...

Prostorový rám

Skříňové profily v celé délce podvozku zvyšují odolnost. Namáhaná místa, jako například věže nakladače, jsou vyztužena a celý rám je tvarově optimalizován pro snadný přístup při údržbě. Nové je i lité příďové protizávaží, které nejen zlepšuje rozložení hmotnosti, ale také chrání součásti v přídi stroje.

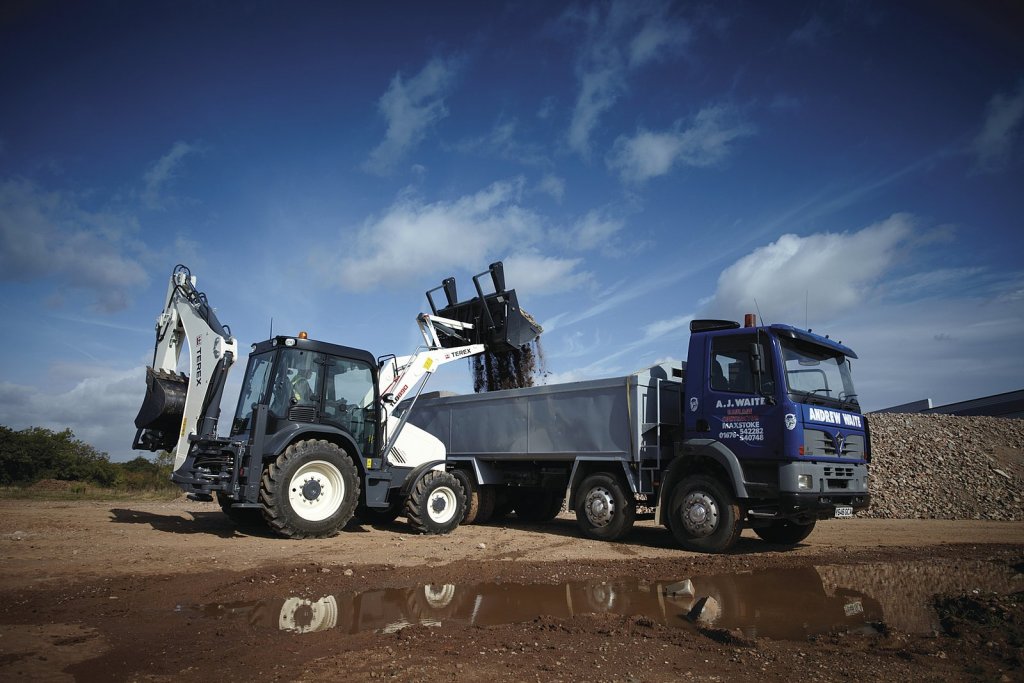

Nakládání na korbu je pro TLB890 hračka, standardní i univerzální lžíce Terex 7 v 1 pojme 1,2 m3
Nakládání na korbu je pro TLB890 hračka, standardní i univerzální lžíce Terex 7 v 1 pojme 1,2 m3

Odolný a bezpečný podvozek

Zavěšené planetové redukce nové zadní nápravy usnadňují údržbu. Diferenciál má uzávěrku se 100% uzamčením, která se ovládá nohou. Přední náprava dovoluje výkyv 16 °, zůstává tak v kontaktu se zemí. To je důležité jak pro přenos výkonu, tak i při brzdění. Brzdy jsou kotoučové mokré a oproti předchozímu modelu mají o 30 % vyšší brzdnou sílu. Provozní jsou vysokokapacitní s vnější montáží v náboji kola pro snadnou údržbu. Vnitřní parkovací brzda je ve skříni převodovky a nevyžaduje seřizování. Manévrovatelnost zlepšuje volitelné brzdění dvou nebo čtyř kol. Ta jsou ve standardu 20palcová vpředu a 30palcová vzadu.

Manuální i automatická převodovka

Čtyřstupňový manuál (tzv. four-forward/four-reverse) je plně synchronizovaný a modulované dopředné i reverzní spojkové kotouče umožňují hladkou změnu směru. Stejný počet převodových stupňů má i automatická Servo Power Syncro (SPS) převodovka, která umožňuje i manuální ovládání. TLB890 dosahuje rychlosti 41 km/h.

Zakřivený výložník s teleskopicky výsuvným ramenem dosáhne přes šest metrů daleko
Zakřivený výložník s teleskopicky výsuvným ramenem dosáhne přes šest metrů daleko

Perkins 1104D-44TA (Tier 3)

Rypadlo-nakladač TLB890 pohání osvědčený řadový čtyřválec Perkins 1104D-44TA, který poskytuje výkon 74,5 kW (100 hp) při 2200 otáčkách za minutu a kroutící moment vrcholí 400 Nm při 1400 ot.min-1. Turbodmychadlo je vybaveno klapkou rozvodu výfukových plynů a chlazením plnicím vzduchem. Důraz je kladen na dlouhodobou a spolehlivou funkci motoru, vstřikování je mechanické, výfuk i tlumič jsou z nerezu. Servisní interval je 500 mth. Byl přepracován přenos točivého momentu na hydraulické čerpadlo, došlo k významnému zvýšení.

Nový vysokotlaký hydraulický systém

Osvědčené provedení hydrauliky s uzavřeným okruhem a tandemovým čerpadlem v základu, volitelně pak nově pístové čerpadlo vázané na provedení ovládání zadního podkopu joysticky. Uzavřený okruh umožňuje operatérovi snadné a hlavně časově souběžné použití všech čtyř funkcí podkopu (lžíce, rameno, teleskop, výložník). To výrazně urychluje pracovní cyklus stroje a dává ohromnou výhodu proti konkurenci.

Zakřivení výložníku a teleskopický výsuv ramene

Ruku v ruce s optimalizací hydraulických obvodů dochází i ke změnám v kinematice náčiní. Zahnutý výložník (boom design, „banán”) zlepšuje manévrovatelnost přes překážky i při nakládce na korbu, kdy může být traktorbagr blíže k nakládanému vozu. Volitelný hydraulický výsuv ramene, tzv. „Deep Dig”, přináší další výhody. Větší dosah představuje zrychlení činnosti i schopnost dosáhnout hlouběji. Navíc je k dispozici i větší síla kopání na rameni díky výkonnější hydraulickým válcům. Nový je i otočný systém výložníku, jehož vysoký točivý moment je využíván k rychlejšímu plnění a otáčení lžíce nahoru. Pro snadné připojení hydraulického příslušenství jsou rychlospojky vyvedeny až na teleskopické rameno.

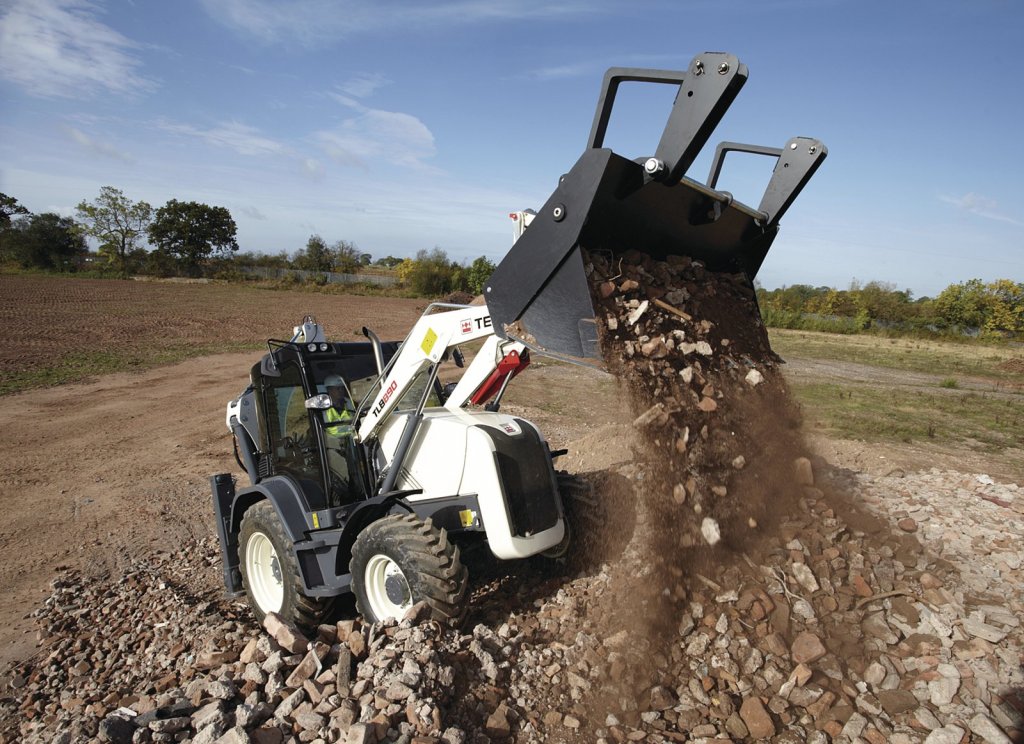

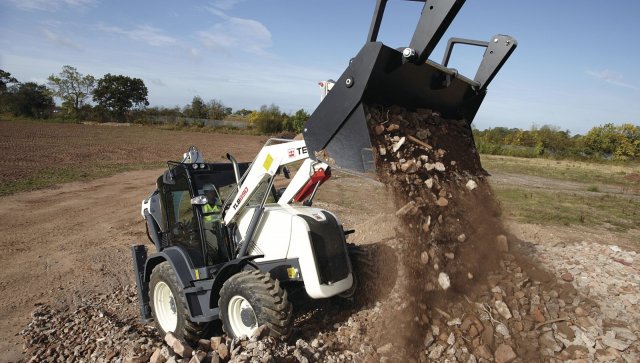

Snadno ovladatelný čelní nakladač

Další inovací je ovládání čelního nakladače jednou pákou s válečkovým přepínačem (joystick). Samozřejmostí je hydromechanické vyrovnávání přední lžíce, které zaručuje maximální naplnění lžíce nákladem, brání jeho rozsypávání a přispívá k univerzálnímu použití traktorbagru.

Příkladné pracoviště strojníka

Rypadlo-nakladač TLB890 má novou bohatě prosklenou kabinu plnící standardy ROPS/FOPS. Je vybavena vysoce výkonnou automatickou klimatizací (včetně schránky na pořádnou svačinu) i možností zasunout okna pro co nejlepší výhled při hloubení za i vedle traktorbagru. Ve standardu je mechanicky odpružené sedadlo s područkami a bederní opěrkou (volitelně s odpružením pneumatickým, navíc s vyhřívaným sedákem i opěrkou). Ergonomie kabiny je ideální, všechny ovládací prvky i přístroje jsou na správném místě.

Všestranný pomocník

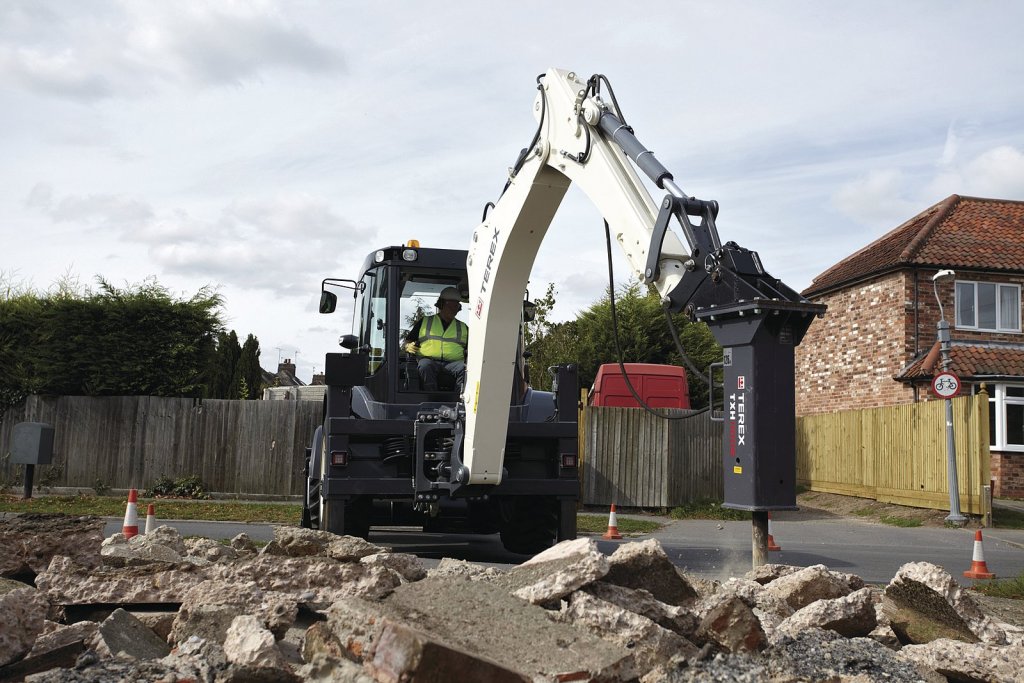

Široká nabídka originálních nástaveb a příslušenství Terex umožňuje připravit rypadlo-nakladač TLB890 na jakoukoli práci, ať už máte stavební firmu nebo poskytujete komunální služby. Multifunkční lžíce Terex 7 v 1, paletizační vidle, zemědělské vidle s drapákem, silniční kartáč, vysokovýsypná lžíce či sněžný pluh pro čelní nakladač. Kladiva, vrtáky a další hydraulické nářadí pro rameno výložníku, včetně mechanického i automatického rychloupínáku.

Snadná údržba

Kontrolní a servisní místa jsou snadno dostupná, pokud možno ze země. Kapota jde úplně odklopit a součásti, jako například palivová nádrž, jdou snadno demontovat pro kvalitnější a pečlivější údržbu. Řada součástí je řešena jako bezúdržbová, nebo se alespoň podařilo prodloužit servisní intervaly.

Shrnutí výhod

Nový rypadlo-nakladač Terex TLB890 je univerzální stroj s vysoce výkonným uzavřeným hydraulickým systémem. Je lehce ovladatelný a disponuje řadou asistentů pro efektivní a bezpečnou manipulaci s nákladem či práci s nejrozmanitějším příslušenstvím. K efektivitě práce stroje přispívá i nový zakřivený výložník s výsuvným ramenem, který umožňuje delší dosah a disponuje vyšší silou. Pracoviště řidiče, umístěné na důkladně prověřeném podvozku s inovovanými nápravami a řízením, odpovídá náročným standardům a obsluhu doslova hýčká. To vše při nízkých provozních nákladech, na čemž má podíl i jednoduchá údržba a dlouhé servisní intervaly.

Pro bližší seznámení s parametry rypadlo-nakladače Terex TLB890 navštivte stránky oficiálního zástupce společnosti Terex Construction, firmy ASbud ČR – www.asbud.cz, nebo navštivte některého z oficiálních dealerů ASbud ČR.

Autor: Ing. Petr Volf
Foto: Archiv firmy
